Schaltersysteme mit FIBARO Walli

Der FIBARO Walli Controller in Anthrazit ist ein kabelloser Z-Wave Wandtaster mit zwei Tasten. Er löst Szenen in der Zentrale aus, etwa im FIBARO Home Center 3, Home Center 3 Lite oder Yubii Home. Alternativ steuert er andere Z-Wave Geräte direkt über Assoziationen, zum Beispiel Schalter, Dimmer und Rollladenaktoren. Die Stromversorgung läuft über eine Batterie oder ein Netzteil mit 5 bis 24 V Gleichspannung. Ein Temperatursensor ist eingebaut.Sie kleben den Controller mit dem beiliegenden Klebeband auf eine glatte Fläche oder schrauben ihn auf eine Unterputzdose. So entsteht ein Schalter dort, wo keine Leitung liegt, zum Beispiel neben dem Sofa. Der Controller passt in alle Walli Abdeckplatten und lässt sich mit Walli Schaltern und Steckdosen in einer Reihe kombinieren.EigenschaftenTasten2, mit LED RingStromversorgungBatterie ER14250 1/2 AA 3,6 V (enthalten) und/oder Netzteil 5 bis 24 V DC SELV (nicht enthalten)Batterielaufzeitetwa 2 Jahre bei Standardeinstellungen und bis zu 10 Betätigungen am TagSzenenje Taste 1, 2 oder 3 Klicks, Halten und LoslassenBetriebsartenSzenensteuerung, Doppeltaster, Einzeltaster, Schalter, Dimmer und Rollladen, Rollladen schrittweise, Jalousie schrittweiseTemperatursensoreingebaut, Genauigkeit ±0,5 °CFunkZ-Wave Plus, 868 MHz, Serie 700SicherheitS0 mit AES 128 und S2 Authenticated, SmartStartReichweitebis 50 m im Freien, bis 40 m in GebäudenMontageKlebeband auf glatter Fläche oder verschraubt auf der UnterputzdoseMaße86 x 86 x 20 mm (H x B x T)FarbeAnthrazitBetriebstemperatur0 bis 40 °CGewährleistung24 Monate ab Erhalt der WareLieferumfangWalli Controller mit MontagerahmenBatterie ER14250Stromanschlussstecker für ein externes NetzteilDoppelseitiges KlebebandEin Netzteil für den Dauerbetrieb ist nicht enthalten.Häufige Fragen zu dem Walli ControllerWelche Zentrale brauche ich?Für Szenen eine Z-Wave Zentrale wie FIBARO Home Center 3, Home Center 3 Lite oder Yubii Home. Über Assoziationen steuert der Controller andere Z-Wave Geräte auch direkt.Welche Szenen kann ich auslösen?Jede der beiden Tasten meldet einen, zwei oder drei Klicks sowie Halten und Loslassen. So belegen Sie bis zu zehn Aktionen, etwa Licht, Rollläden oder eine Abendszene.Batterie oder Netzteil?Beides ist möglich. Mit Netzteil arbeitet der Controller zusätzlich als Repeater im Z-Wave Netz, übernimmt Einstellungen sofort und zeigt über den LED Ring eigene Signale der Zentrale an. Die Batterie dient dann als Reserve. Die Betriebsart legt der Controller beim Einbinden fest.Passt der Controller zu anderen Walli Geräten?Ja. Er passt in alle Walli Abdeckplatten und lässt sich mit Walli Switch, Dimmer, Roller Shutter und Walli Steckdosen in einer gemeinsamen Mehrfachplatte kombinieren.Wofür dient der Temperatursensor?Der Controller meldet die Raumtemperatur an die Zentrale. Dort kann sie Szenen auslösen, zum Beispiel für Heizung oder Beschattung. Für genaue Werte montieren Sie ihn nicht direkt neben Heizkörpern.

Die FIBARO Walli Dreifache Abdeckplatte FG-Wx-PP-0004 in Weiß fasst drei Walli Geräte in einer Reihe zusammen. So sitzen zum Beispiel Lichtschalter, Rollladenschalter und Steckdose unter einer gemeinsamen Platte. Sie können alle Geräte der Walli Reihe beliebig kombinieren. Jedes Gerät sitzt in einer eigenen Unterputzdose.Dreifache Abdeckplatte FG-Wx-PP-0004 für drei Walli Geräte nebeneinanderFarbe: WeißPassend für: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USBJedes Walli Gerät sitzt in einer eigenen Unterputzdose mit MontagerahmenDie Platte wird auf die montierten Geräte aufgeschnapptDieselbe Platte gibt es in Anthrazit (FG-Wx-PP-0004-8), dazu einfach, zweifach und vierfachHäufige Fragen zu der Walli Abdeckplatte dreifachWelche Walli Geräte passen unter die Platte?Alle Geräte der Walli Reihe: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USB. Sie können verschiedene Geräte in einer Platte mischen.Welche Platte brauche ich für zwei oder vier Geräte?Für zwei Geräte die zweifache Abdeckplatte FG-Wx-PP-0003, für vier die vierfache FG-Wx-PP-0009. Für ein einzelnes Gerät die einfache FG-Wx-PP-0001.Gibt es die Platte auch in Anthrazit?Ja, unter der Artikelnummer FG-Wx-PP-0004-8.

Die FIBARO Walli Dreifache Abdeckplatte FG-Wx-PP-0004-8 in Anthrazit fasst drei Walli Geräte in einer Reihe zusammen. So sitzen zum Beispiel Lichtschalter, Rollladenschalter und Steckdose unter einer gemeinsamen Platte. Sie können alle Geräte der Walli Reihe beliebig kombinieren. Jedes Gerät sitzt in einer eigenen Unterputzdose.Dreifache Abdeckplatte FG-Wx-PP-0004-8 für drei Walli Geräte nebeneinanderFarbe: AnthrazitPassend für: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USBJedes Walli Gerät sitzt in einer eigenen Unterputzdose mit MontagerahmenDie Platte wird auf die montierten Geräte aufgeschnapptDieselbe Platte gibt es in Weiß (FG-Wx-PP-0004), dazu einfach, zweifach und vierfachHäufige Fragen zu der Walli Abdeckplatte dreifachWelche Walli Geräte passen unter die Platte?Alle Geräte der Walli Reihe: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USB. Sie können verschiedene Geräte in einer Platte mischen.Welche Platte brauche ich für zwei oder vier Geräte?Für zwei Geräte die zweifache Abdeckplatte FG-Wx-PP-0003-8, für vier die vierfache FG-Wx-PP-0009-8, jeweils in Anthrazit. Für ein einzelnes Gerät die einfache FG-Wx-PP-0001-8.Woran erkenne ich die anthrazitfarbene Ausführung?An der Endung 8 der Artikelnummer. FG-Wx-PP-0004 ist dieselbe Platte in Weiß.

Das FIBARO Walli N TV SAT Outlet FGWTFEU-021 ist eine Antennendose im Design der Walli Reihe. Sie bietet zwei SAT Anschlüsse und einen TV Anschluss für Satellit oder Kabelfernsehen. Die Walli N Reihe arbeitet ohne Funk und ohne Z-Wave. Sie ergänzt die smarten Walli Schalter, damit Antennendose, Steckdosen und Schalter einheitlich aussehen. Über SAT1 und SAT2 wird die Speisespannung für den LNB durchgereicht. Die Dose passt in eine Unterputzdose mit 60 mm Durchmesser.EigenschaftenAnschlüsse2 x SAT Buchse (IEC 61169-24), 1 x TV Stecker (IEC 61169-2)Impedanz75 Ω Eingang und AusgangSchirmungsmaßüber 85 dBLNB Speisung24 V DC, 500 mA über SAT1 und SAT2KoaxialkabelInnenleiter Ø 1,1 mm, Außendurchmesser bis 7 mmEinbauUnterputzdose Ø 60 mm, Tiefe ab 40 mmMaße86 x 86 x 47 mm (H x B x T)Funkkeiner, nicht smarte Walli N ReiheEinsatzortnur in trockenen InnenräumenGewährleistung24 Monate ab Erhalt der WareLieferumfangTV SAT ModulFrontabdeckungEinfache Abdeckplatte FG-Wx-PP-0001Montagerahmen FIBARO/Gira 55 FG-Wx-AS-4001Häufige Fragen zu dem Walli N TV SAT OutletWie wird das Antennenkabel angeschlossen?Unter einer verschraubten Klappe auf der Rückseite. Der Innenleiter wird etwa 7 mm, das Schirmgeflecht etwa 17 mm freigelegt und das Kabel in die Anschlussklemme gelegt.Ist die Dose smart?Nein. Die Walli N Reihe hat keine Funktechnik. Sie sorgt für ein einheitliches Bild neben den smarten Walli Schaltern und Steckdosen.Mit welchen Walli Geräten lässt sich die Dose kombinieren?Mit Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie Walli N Ethernet Outlet und Walli N USB Outlet. Für mehrere Geräte nebeneinander gibt es die zweifache Abdeckplatte FG-Wx-PP-0003, die dreifache FG-Wx-PP-0004 und die vierfache FG-Wx-PP-0009.Versorgt die Dose meinen LNB?Die Speisespannung des Receivers wird über SAT1 und SAT2 bis 24 V und 500 mA zum LNB durchgereicht.

Die FIBARO Walli Roller Shutter Unit FG-WREU111-AS-8001 ist der Z-Wave Einsatz des Walli Rollladenschalters. Sie steuert Rollläden, Jalousien mit Lamellen und Markisen mit einphasigem Wechselstrommotor. Das Modul sitzt in einer Unterputzdose und ersetzt den bisherigen Rollladentaster. Es misst Wirkleistung und Energieverbrauch des angeschlossenen Motors. Ein Klick, ein Doppelklick oder langes Halten kann zusätzlich Szenen in der Zentrale auslösen, etwa im FIBARO Home Center 3.Geliefert wird nur der Einsatz. Für die Montage mit FIBARO Walli Abdeckungen brauchen Sie die Tastenwippe mit Lichtleiter FG-WDSEU221-AS-8100, einen Montagerahmen und eine Walli Abdeckplatte. Alternativ passt der Einsatz mit dem passenden Rahmen in die Schalterprogramme Gira System 55, Legrand Céliane und Schneider Odace. Der LED Ring zeigt den Zustand an und lässt sich in Farbe und Helligkeit anpassen.EigenschaftenVersorgungsspannung110 bis 230 V AC, 50/60 HzNennlaststrom4 A für Motoren mit kompensiertem Leistungsfaktor, 13 A für ohmsche LastenGeeignet fürRollläden, Jalousien mit Lamellen, Markisen, einphasige WechselstrommotorenEndschalterelektronisch oder mechanischMessungWirkleistung und EnergieverbrauchFunkZ-Wave Plus, 868 MHz, Serie 500SicherheitS0 mit AES 128 und S2 Authenticated, SmartStartReichweitebis 50 m im Freien, bis 40 m in GebäudenEinbauUnterputzdose Ø 60 mm, Tiefe ab 40 mmLeitungen1,5 bis 4,0 mm²AbsicherungLeitungsschutzschalter 10 A Typ B empfohlenMaße86 x 86 x 51 mm (H x B x T)Betriebstemperatur0 bis 35 °CGewährleistung24 Monate ab Erhalt der WareLieferumfangWalli Roller Shutter Unit FG-WREU111-AS-8001Tastenwippe, Montagerahmen und Abdeckplatte sind nicht enthalten.Häufige Fragen zu der Walli Roller Shutter UnitWas brauche ich zusätzlich zur Unit?Für die Montage mit FIBARO Walli Abdeckungen die Tastenwippe mit Lichtleiter FG-WDSEU221-AS-8100, einen Montagerahmen (FIBARO FG-Wx-AS-4004 oder FIBARO/Gira FG-Wx-AS-4001) und eine Walli Abdeckplatte. Die Abdeckplatte gibt es einfach, zweifach, dreifach und vierfach, in Weiß und Anthrazit.Passt die Unit in mein vorhandenes Schalterprogramm?FIBARO nennt Gira System 55 (Standard 55, E2, Event, Event Clear, nur ohne metallisierte Oberfläche), Legrand Céliane und Schneider Odace. Dafür sind der passende FIBARO Montagerahmen und je nach Programm der Tastenadapter FG-WDSEU221-PP-0007 nötig.Kann ich Jalousien mit Lamellen steuern?Ja. Im Jalousiemodus fährt ein Klick den Behang, langes Halten dreht die Lamellen. Die Wendezeit der Lamellen stellen Sie per Parameter ein.Muss der Rollladen kalibriert werden?Ja. Bei der Kalibrierung fährt der Motor einmal ganz auf, ganz zu und wieder auf. Danach kennt die Unit die Endlagen und kann Positionen anfahren.Welche Zentrale brauche ich?Eine Z-Wave Zentrale, zum Beispiel das FIBARO Home Center 3. Die Unit arbeitet mit Z-Wave Plus Geräten zusammen und leitet als netzbetriebenes Gerät Funksignale im Netz weiter.Darf ich die Unit selbst anschließen?Die Unit arbeitet mit Netzspannung. Anschluss und Einbau gehören in die Hand einer Elektrofachkraft. Intuitech montiert im Raum Menden auf Wunsch vor Ort.

Die FIBARO Walli Single Abdeckplatte FG-Wx-PP-0001 in Weiß nimmt ein einzelnes Walli Gerät auf. Sie schließt Schalter, Steckdose oder Controller sauber zur Wand hin ab. Die Platte passt zu allen Modulen der Walli Reihe. Beim Walli Roller Shutter im Komplettset und beim Walli N TV SAT Outlet liegt sie bereits bei. Für den einzelnen Einsatz oder als Ersatz gibt es sie separat.Einfache Abdeckplatte FG-Wx-PP-0001 für ein Walli GerätFarbe: WeißPassend für: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USBJedes Walli Gerät sitzt in einer eigenen Unterputzdose mit MontagerahmenDie Platte wird auf die montierten Geräte aufgeschnapptDieselbe Platte gibt es in Anthrazit (FG-Wx-PP-0001-8), dazu zweifach, dreifach und vierfachHäufige Fragen zu der Walli Abdeckplatte einfachWelche Walli Geräte passen unter die Platte?Alle Geräte der Walli Reihe: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USB. Sie können verschiedene Geräte in einer Platte mischen.Was brauche ich für mehrere Geräte nebeneinander?Für zwei Geräte die zweifache Abdeckplatte FG-Wx-PP-0003, für drei die dreifache FG-Wx-PP-0004 und für vier die vierfache FG-Wx-PP-0009. Alle gibt es in Weiß und in Anthrazit mit der Endung 8.Ist die Platte bei den Walli Geräten dabei?Bei Komplettsets wie dem Walli Roller Shutter FGWREU-111 liegt eine einfache Platte bei. Die Walli Roller Shutter Unit FG-WREU111-AS-8001 ist ein reiner Einsatz, dafür brauchen Sie die Platte zusätzlich.

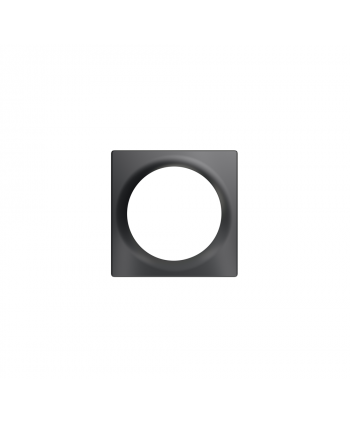

Die FIBARO Walli Single Abdeckplatte FG-Wx-PP-0001-8 in Anthrazit nimmt ein einzelnes Walli Gerät auf. Sie schließt Schalter, Steckdose oder Controller sauber zur Wand hin ab. Die dunkle Farbe passt zu anthrazitfarbenen Walli Geräten wie dem Walli Controller in Anthrazit. Die Platte passt zu allen Modulen der Walli Reihe.Einfache Abdeckplatte FG-Wx-PP-0001-8 für ein Walli GerätFarbe: AnthrazitPassend für: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USBJedes Walli Gerät sitzt in einer eigenen Unterputzdose mit MontagerahmenDie Platte wird auf die montierten Geräte aufgeschnapptDieselbe Platte gibt es in Weiß (FG-Wx-PP-0001), dazu zweifach, dreifach und vierfachHäufige Fragen zu der Walli Abdeckplatte einfachWelche Walli Geräte passen unter die Platte?Alle Geräte der Walli Reihe: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USB. Sie können verschiedene Geräte in einer Platte mischen.Woran erkenne ich die anthrazitfarbene Ausführung?An der Endung 8 der Artikelnummer. FG-Wx-PP-0001-8 ist die einfache Platte in Anthrazit, FG-Wx-PP-0001 dieselbe Platte in Weiß.Was brauche ich für mehrere Geräte nebeneinander?Für zwei Geräte die zweifache Abdeckplatte FG-Wx-PP-0003-8, für drei die dreifache FG-Wx-PP-0004-8 und für vier die vierfache FG-Wx-PP-0009-8, jeweils in Anthrazit.

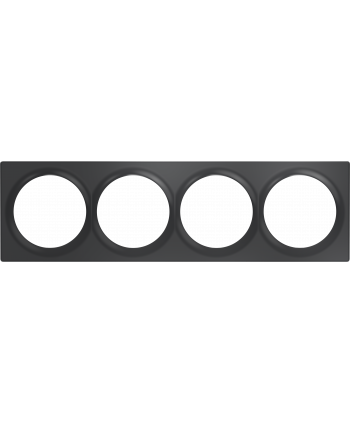

Die FIBARO Walli vierfache Abdeckplatte FG-Wx-PP-0009-8 in Anthrazit fasst vier Walli Geräte in einer Reihe zusammen. Sie eignet sich für Schalterreihen neben der Tür oder für Steckdosen und Anschlüsse am Schreibtisch oder Fernseher. Sie können alle Geräte der Walli Reihe beliebig kombinieren. Jedes Gerät sitzt in einer eigenen Unterputzdose.Vierfache Abdeckplatte FG-Wx-PP-0009-8 für vier Walli Geräte nebeneinanderFarbe: AnthrazitPassend für: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USBJedes Walli Gerät sitzt in einer eigenen Unterputzdose mit MontagerahmenDie Platte wird auf die montierten Geräte aufgeschnapptDieselbe Platte gibt es in Weiß (FG-Wx-PP-0009), dazu einfach, zweifach und dreifachHäufige Fragen zu der Walli Abdeckplatte vierfachWelche Walli Geräte passen unter die Platte?Alle Geräte der Walli Reihe: Walli Switch, Walli Dimmer, Walli Roller Shutter, Walli Outlet Typ E und Typ F, Walli Controller sowie die Walli N Reihe mit Steckdose, Ethernet, TV SAT und USB. Sie können verschiedene Geräte in einer Platte mischen.Welche Platte brauche ich für weniger Geräte?Für ein Gerät die einfache FG-Wx-PP-0001-8, für zwei die zweifache FG-Wx-PP-0003-8 und für drei die dreifache FG-Wx-PP-0004-8, jeweils in Anthrazit.Woran erkenne ich die anthrazitfarbene Ausführung?An der Endung 8 der Artikelnummer. FG-Wx-PP-0009 ist dieselbe Platte in Weiß.
