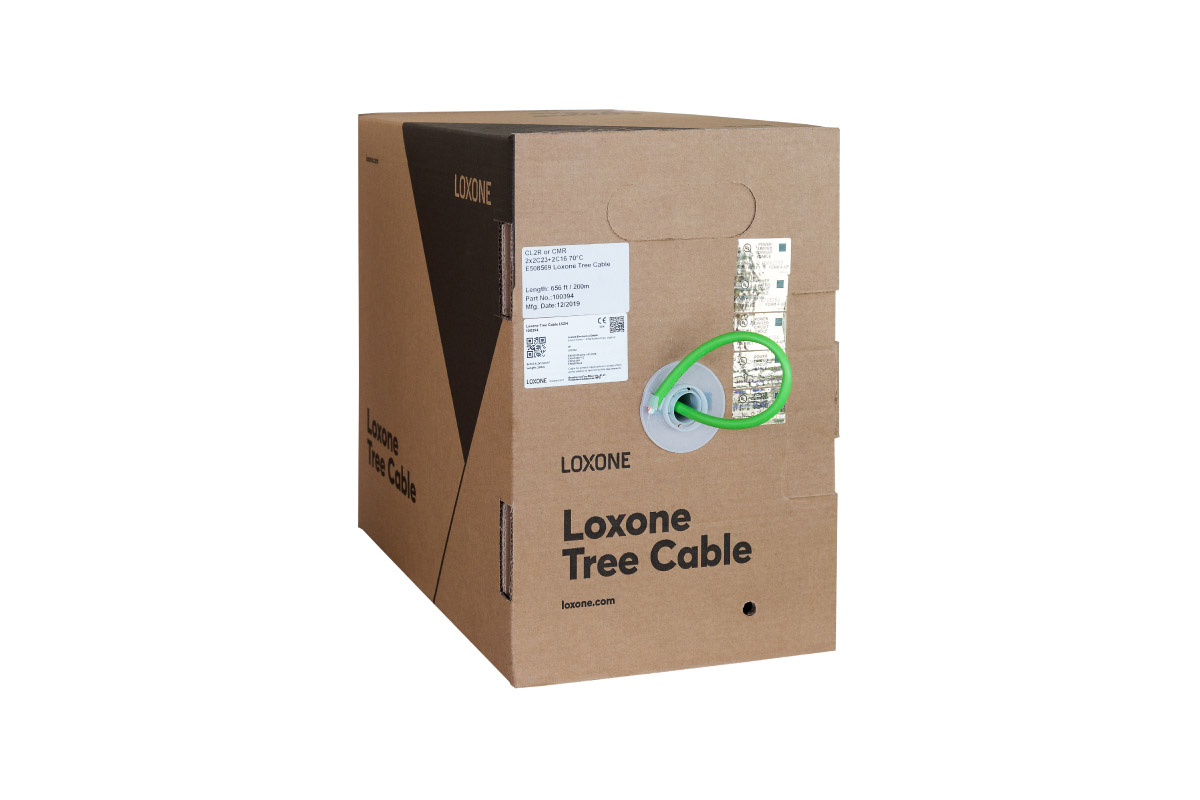

Loxone Tree Kabel (200m)
Produktinformationen "Loxone Tree Kabel (200m)"
Professionelle Verkabelung mit dem Loxone Tree Kabel (200m)
Das Loxone Tree Kabel enthält Aderpaare für die Verdrahtung der DC Spannungsversorgung und der Datenleitungen von Tree Geräten. Zur Versorgung von Geräten mit höherem Strombedarf ist zusätzlich ein Aderpaar mit 1,5 mm² Querschnitt im Kabel enthalten.
Ausstattung
- Universell einsetzbar für alle Tree Produkte
- Kartonbox mit Aufwicklung zur Drallvermeidung
- Einfaches Abmanteln und Anschließen dank Power Leitung 2 x 1,5 mm² und Leitungen 2 x 2 x 0,8 mm
- Robuste Konstruktion für zuverlässige Verbindungen ohne Litzenbruch
- Genaue Farbkennzeichnung
- Exakte Meterbeschriftung
- Lieferumfang: 200 m
Technische Daten
| Nennspannung | 2 x 2 x 0,8 mm (Datenleitung Tree / Sensorik 24V): max. 25 VDC 2 x 1,5 mm² (Power wires): 230 VAC Die Power-Leitung mit 2 x 1,5 mm² kann mit 230 V belastet, die Datenleitung darf jedoch nicht an einen Stromkreis von 230 V angeschlossen werden. Vor Anschluss der Datenadern muss der gesamte Stromkreis auf maximal 25 V begrenzt sein. |
| Prüfspannung | 5500 VAC |
| CPR-Klasse | Eca |
| Temperatur | bewegt: -15 … 70 °C / 5 … 158 °F fix verlegt: -30 … 80 °C / -22 … 176 °F |
| Datenadern (Loxone Tree) | 2x 0,8 mm Ø (0,5 mm² / AWG21) - Eindrähtiger Kupferleiter - Aderpaar verseilt - Farben: grün, grün-weiß |
| Stromadern für Geräte mit geringer Leistungsaufnahme | 2x 0,8 mm Ø (0,5 mm² / AWG21) - Eindrähtiger Kupferleiter - Aderpaar verseilt - Farben: orange, orange-weiß |
| Stromadern für Geräte mit hoher Leistungsaufnahme | 2x 1,5mm² / AWG16 - Feindrähtiger Kupferleiter - Leiteraufbau 28x0,245mm Ø - Farben: orange, weiß-orange |
| Meterbeschriftung | Ja |
| Kupferanteil | 50 kg/km |
| Farbe | Grün: RAL 6018 |
| Material Isolierhülle und Mantel | PVC |
| Glanzgrad | Matt |
| Verpackungsaufmachung | 200 m / 656 ft |
| Nettogewicht | 19 kg / 41,9 lb |
| Bruttogewicht | 19,7 kg / 43,4 lb |
| Produktmaße | 7,5mm / 0,30” (D) |
| Abmessungen Verpackung | 495 x 270 x 495 mm / 19,49 x 10,63 x 19,49” (L x B x H) |
| Schutzart | IP20 |
| Zertifizierungen | UL CL2, 2x2C21+2C16, UL File No. E508569 |
