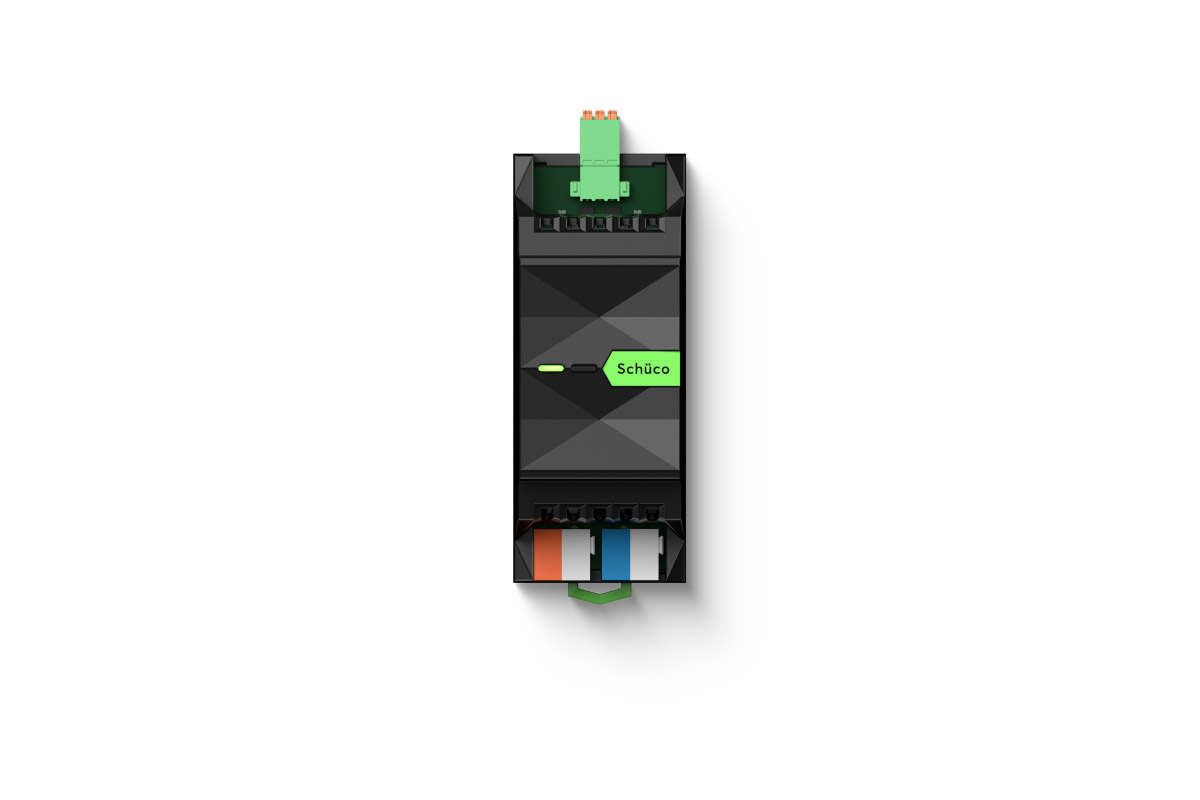

Loxone Schüco Extension
Produktnummer:
100457
Produktinformationen "Loxone Schüco Extension"
Erweitern Sie Ihr Smart Home mit der Loxone Schüco Extension
Die Loxone Schüco Extension dient zur Integration von Geräten mit dem Schüco Elementbus. Features: Zur Einbindung von max. 30 Geräten Umfassende Integration von Schüco TipTronic SimplySmart Fenster- & Schiebetüren in das intelligente Gebäude
Technische Daten
| Versorgungsspannung | 9 … 28 VDC |
| Leistungsaufnahme | max. 0,06 W |
| Verlustleistung bei max. Last | 0,06 W |
| Loxone Link | Verbindung mit Miniserver |
| Schüco Elementbus | max. 30 Geräte max. 500 m Kabellänge |
| Gerätearten und Modelle | TipTronic OL/Tilt TipTronic Turn LS TipTronic Turn RS TipTronic TurnTilt LS TipTronic TurnTilt RS TipTronic TopHung TipTronic OpenOut TopHung TipTronic OpenOut PAF (Master) TipTronic OpenOut PAF (Slave) TipTronic NRWG Tilt TipTronic NRWG Turn LS TipTronic NRWG Turn RS TipTronic NRWG TopHung TipTronic NRWG OpenOut TopHung Sliding Door ASE 60/80 |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| 24 VDC & Loxone Link | |
|---|---|
| Klemmentyp | 24 VDC & Loxone Link Schnittstelle DG220B - |
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 18 0,8 mm² / AWG 18 |
| Abisolierlänge | 5 mm / 0,2" 7 mm / 0,28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL |
| Anschlussplan | |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 65 g |
| Bruttogewicht | 85 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Produktmaßzeichnung | |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
