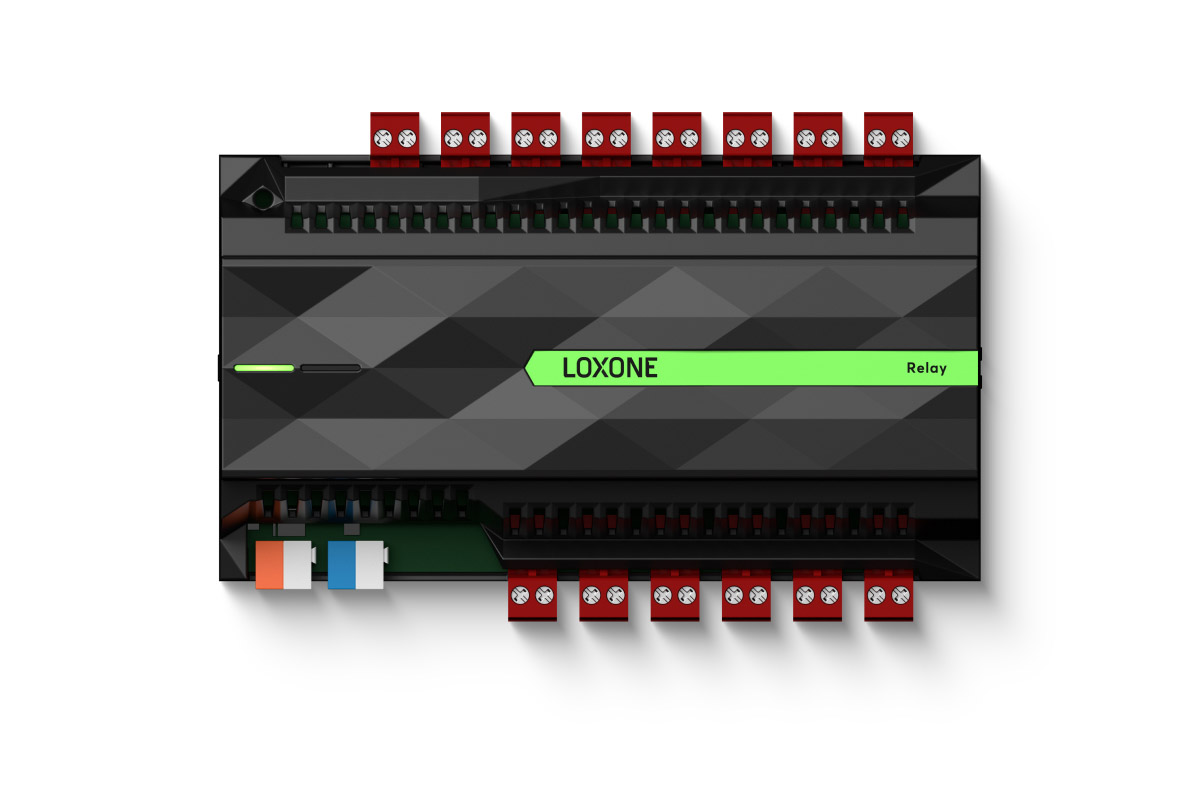

Loxone Relay Extension
Produktinformationen "Loxone Relay Extension"
Erweitern Sie Ihr Smart Home mit der Loxone Relay Extension
Die Loxone Relay Extension bietet 14 Ausgänge mit potentialfreien Relais. In Kombination mit dem Miniserver ergibt sich die perfekte Lösung zur Steuerung von Beschattung, Beleuchtung, Heizung, Alarmanlage und vieles weitere.
Technische Daten
| Versorgungsspannung | 18 … 28 VDC |
| Leistungsaufnahme | typ. 0,7 W (alle Relais aus), max. 3,8 W (alle Relais ein) |
| Verlustleistung bei max. Last | 11 W |
| Max. Einschaltstrom | 24 A |
| Ausgänge | 14 digitale Ausgänge (Relais), potentialfrei 250VAC 16A bei cos =1 (IEC) Gesamtlast Extension max. 48A (IEC) 250VAC 15A bei cos =1 (UL) Gesamtlast Extension max. 45A (UL) max. 30VDC 16A |
| Loxone Link | Verbindung mit Miniserver |
| Temperatur | -40 … 40 °C / -40 … 104 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| 24 VDC & Loxone Link | |
|---|---|
| Klemmentyp | 24 VDC & Loxone Link Ausgänge DG220B - |
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 18 0,05 … 2,5 mm² / AWG 30 … 12 Last > 12 A: min. 2,5 mm² / AWG 12 |
| Abisolierlänge | 5 mm / 0,2" 6 … 7,5 mm / 0,24 … 0,30” |
| Anzugsdrehmoment | - 0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL |
| Anschlussplan | |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 445 g |
| Bruttogewicht | 501 g |
| Produktmaße | 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H) |
| Produktmaßzeichnung | |
| Packmaß | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H) |
| Einsatzgebiet | Typ 1 (UL 60730-1, CSA E 60730-1) |
| Bemessungsspannung der digitalen Ausgänge | 2,5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |
| Normen | UL 60730-1 IEC 60730-1 |
