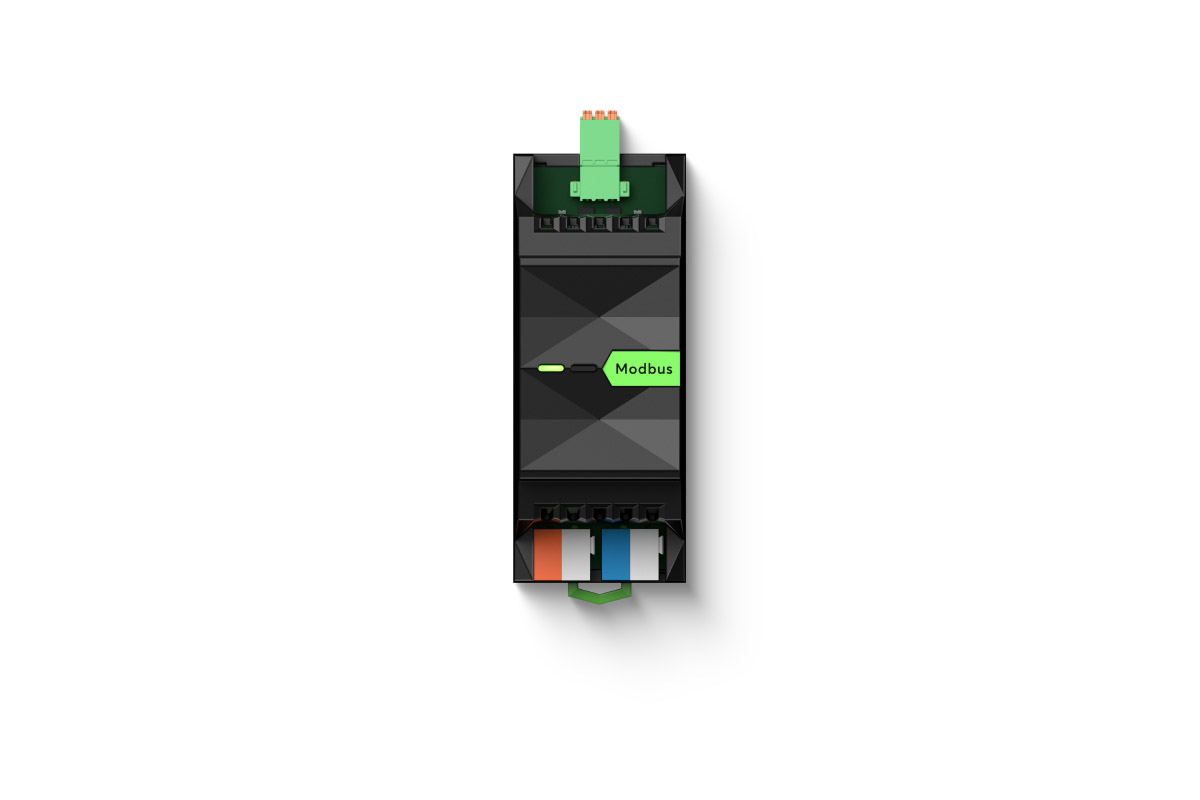

Loxone Modbus Extension
Produktnummer:
100124
Produktinformationen "Loxone Modbus Extension"
Erweitern Sie Ihr Smart Home mit der Loxone Modbus Extension
Die Loxone Modbus Extension dient zur Integration von Geräten mit Modbus RTU Schnittstelle, beispielsweise Gas-, Strom-, Wasser- oder Energiezähler. So werden Verbrauchsdaten für ein intelligentes Energiemanagement aufgezeichnet. Features: Max. 32 Geräte, max. 253 Sensoren insgesamt Einstellbare Baudrate & Parität Datentypen: 16 & 32 bit Abfragezyklus bis herunter zu 1s (0,1s)
Technische Daten
| Versorgungsspannung | 9 … 28 VDC |
| Leistungsaufnahme | typ. 0,19 W |
| Verlustleistung bei max. Last | 0.60 W |
| Loxone Link | Verbindung mit Miniserver |
| Modbus RTU | max. 32 Geräte / 253 Sensoren max. 1200 m Kabellänge Einstellbare Baudrate & Parität Datentypen: 16 & 32 bit Abfragezyklus bis herunter zu 1s (0,1s) |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| 24 VDC & Loxone Link | |
|---|---|
| Klemmentyp | 24 VDC & Loxone Link Schnittstelle DG220B - |
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 18 0,14 … 0,5 mm² / AWG 26 … 20 |
| Abisolierlänge | 5 mm / 0,2" 7 mm / 0,28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F -40 … 70 °C / -40 … 158 °F |
| Anschlussplan | |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 65 g |
| Bruttogewicht | 85 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Produktmaßzeichnung | |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
| Zertifizierungen | UL 62368-1 CSA C22.2#62368-1 |
