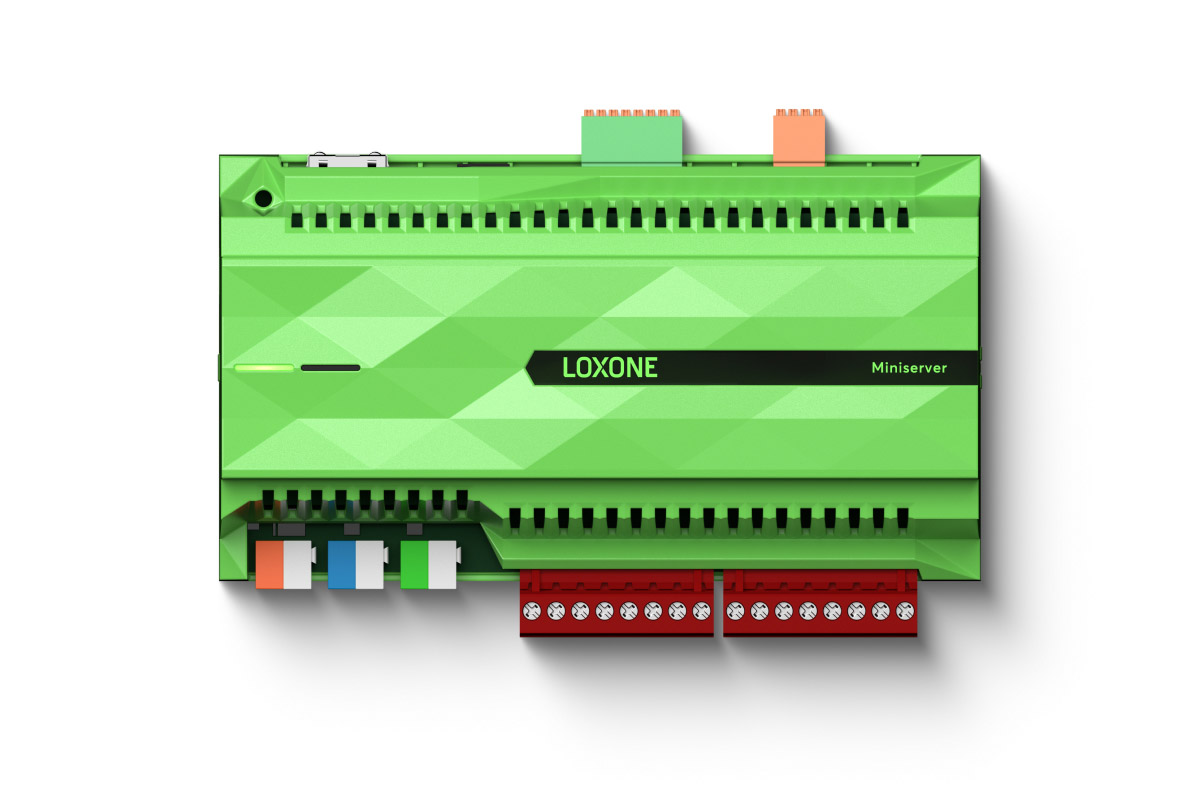

Loxone Miniserver
Produktinformationen "Loxone Miniserver"
Intelligente Gebäudesteuerung mit dem Loxone Miniserver
Der Loxone Miniserver bildet das Herzstück der Automatisierung von Eigenheimen, Gewerbeobjekten und Spezialanwendungen. Als zentrale Steuereinheit der Haus und Gebäudeautomation übernimmt er dank vielfältiger integrierter Schnittstellen wesentliche Aufgaben rund um Sicherheit, Komfort und Energieeffizienz. Er wird auf der Hutschiene montiert.
Ausstattung
- 8 digitale Eingänge
- 4 analoge Eingänge
- 8 digitale Relaisausgänge, potentialfrei
- Loxone Link: bis zu 30 Extensions
- Loxone Tree: bis zu 50 Tree Geräte
- LAN Schnittstelle
Technische Daten
| Versorgungsspannung | 19,2 … 30 VDC |
| Leistungsaufnahme | typ. 1,85 W, max. 3 W |
| Verlustleistung bei max. Last | 6,7 W |
| Max. Einschaltstrom | 15 A |
| Digitale Eingänge | 8 digitale Eingänge logisch 0: 0 ... 4,5VDC undefiniert: 4,5 ... 6VDC logisch 1: 6 ... 24VDC (Ri=45kOhm) als Frequenzzähler verwendbar: Frequenz: 1 ... 250Hz min. Pulsbreite 2ms Genauigkeit: +/- 1Hz |
| Analoge Eingänge | 4 analoge Eingänge 0 ... 10VDC, Auflösung 12 Bit bei Verwendung als digitale Eingänge: logisch 0: 0 ... 0,8VDC undefiniert: 0,9 ... 1,5VDC logisch 1: 1,6 ... 24VDC (Ri=11kOhm) |
| Ausgänge | 8 digitale Ausgänge (Relais), potentialfrei 250VAC 10A* bei cosᵠ =1 oder 30VDC 10A* |
| Gangreserve der internen Uhr | 64 Stunden |
| Temperatur | 0 ... 50 °C / 32 ... 122 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Loxone Link | Verbindung mit bis zu 30 Extensions |
| Loxone Tree | Verbindung mit bis zu 50 Tree Geräten |
| Ethernet | 100Mbps, IPv4/IPv6, HTTPS, SSL/TLS TCP/IP, Modbus TCP, UDP |
| Leiterquerschnitt | Spannungsversorgung, Loxone Link, Loxone Tree Digitale & Analoge Eingänge Digitale Ausgänge 0.25 … 0.8mm² / AWG23 … 18 0.14 ... 0.5mm² / AWG26 ... 20 0.05 … 2.5mm² / AWG30 …12 |
| Abisolierlänge | Spannungsversorgung, Loxone Link, Loxone Tree Digitale & Analoge Eingänge Digitale Ausgänge 5mm / 0,2" 7mm / 0,28" 6 … 7,5mm / 0,24 … 0,30” |
| Anzugsdrehmoment | Spannungsversorgung, Loxone Link, Loxone Tree Digitale & Analoge Eingänge Digitale Ausgänge - - 0,5 ... 0,6N·m / 0,37 ... 0,44 lbf·ft |
| Temperaturbeständigkeit | Spannungsversorgung, Loxone Link, Loxone Tree Digitale & Analoge Eingänge Digitale Ausgänge -40 … 105°C / -40 … 221°F -40 ... 70 °C / -40 ... 158°F min. 80°C / 176°F für IEC, min. 75°C / 167°F für UL |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 327g |
| Bruttogewicht | 372 g |
| Produktmaße | 157x88x57mm / 6,18x3,46x2,24” (LxBxH), 9 Teilungseinheiten |
| Packmaß | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H) |
| Schutzklasse | IP20 |
| Einsatzgebiet | Typ 1 (UL 60730-1, CSA E 60730-1) |
| Bemessungsspannung der digitalen Ausgänge | 2,5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |
