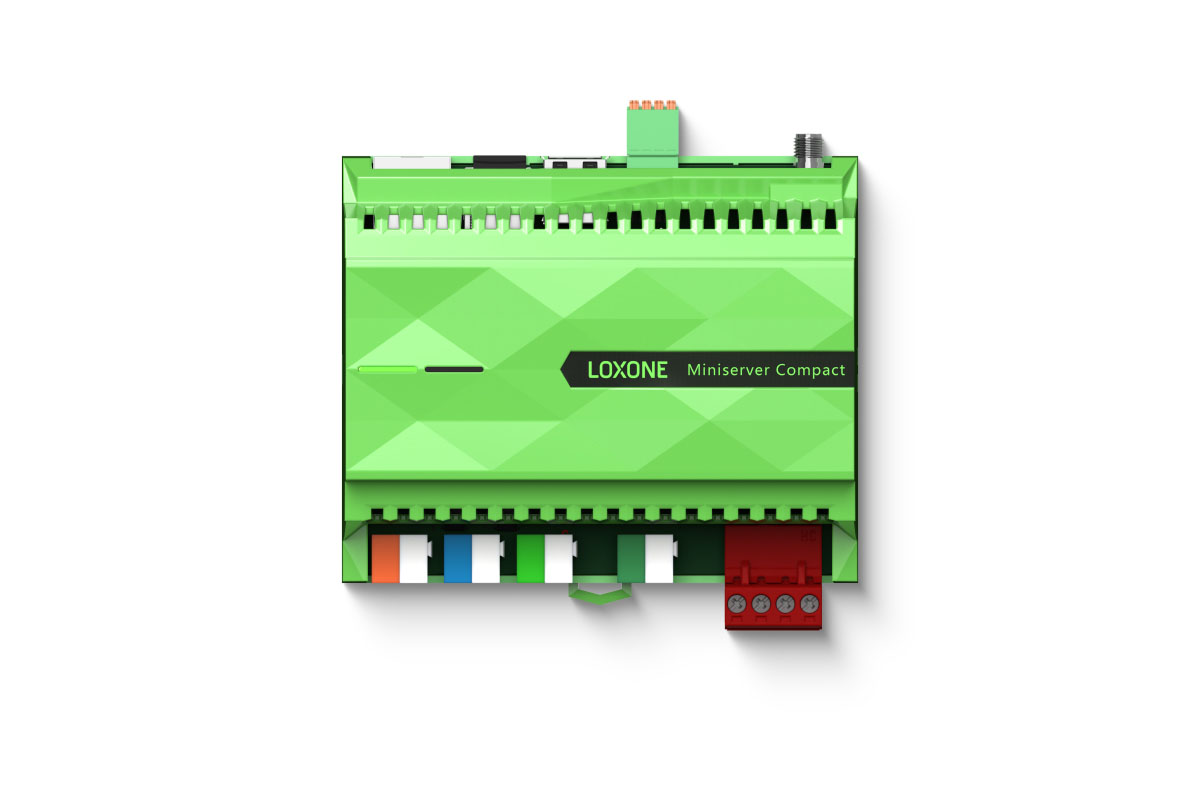

Loxone Miniserver Compact
Produktinformationen "Loxone Miniserver Compact"
Intelligente Gebäudesteuerung mit dem Loxone Miniserver Compact
Der Loxone Miniserver Compact ist ein leistungsstarker Miniserver im kompakten Format, konzipiert besonders für kleine Verteilerkästen. Er bringt die Technologien Air, Tree und Tree Turbo sowie die Audioserver Software bereits mit. Damit vereint er Steuerung und Multimedia in einem Gerät.
Ausstattung
- 4 digitale Eingänge
- 2 digitale Relaisausgänge, potentialfrei
- Loxone Link, in der Software auf Tree umschaltbar: bis zu 30 Extensions oder 50 Tree Geräte
- Loxone Tree: bis zu 50 Tree Geräte
- Loxone Tree Turbo: bis zu 10 Tree Turbo Geräte
- Loxone Air: bis zu 128 Air Geräte
- Audioserver Software integriert
Technische Daten
| Spannungsversorgung | 10 … 30VDC (Relais arbeiten oberhalb 19,2V) |
| Leistungsaufnahme | typ. 2.4W, max. 4.3W |
| Verlustleistung bei max. Last | 8.4W |
| Max. Einschaltstrom | 24 A |
| Digitale Eingänge | 4 digitale Eingänge: logisch 0: 0 ... 4,5VDC undefined: 4,6 ... 5,9VDC logic 1: 6 ... 30VDC Ri=45kΩ als Frequenzzähler verwendbar: Frequenz: 1 ... 500Hz min. Pulsbreite: 2ms Genauigkeit: +/- 1Hz |
| Relais Ausgänge | 2 digitale Relaisausgänge, potentialfrei: 250VAC 16A* at cosᵠ =1 or 30VDC 16A* *Last > 12A: 2,5mm² / AWG12 |
| Gangreserve der internen Uhr | 64 Stunden |
| Loxone Link | umschaltbar auf Tree in Software: bis zu 30 Extensions oder 50 Tree Geräte, max. 500m |
| Loxone Tree | bis zu 50 Tree Geräte, max. 500m |
| Loxone Tree Turbo | bis zu 10 Tree Turbo Geräte, max. 150 m |
| Loxone Air | bis zu 128 Air Geräte 868MHz (SRD Band Europe), 4 Kanäle, max. 15,1mW e.r.p. 915MHz (ISM Band Region 2), 10 Kanäle, max. 13,2mW Kompatible Loxone Antennen: SMA Antenne mit Kippgelenk 868 MHz (000200) SMA Stabantenne 4dBi 868MHz (200151) SMA Antenne 868 MHz (200048) |
| Ethernet | 100Mbps, IPv4/IPv6, HTTPS, SSL/TLS TCP/IP, Modbus TCP, UDP |
| USB | USB 2.0: Typ A, max. 500mA |
| Temperatur | 0 ... 50 °C / 32 ... 122 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Streaming | AirPlay 2, Spotify, TuneIn, Internet Streaming Dienste, NAS |
| Kompatible USB Datenträger | USB Sticks: FAT32/NTFS, eine Partition, max. 2TB USB Festplatten: FAT32/NTFS, eine Partition, max. 2TB, max. 500mA Stromverbrauch |
| Audio-Dateiformate Sample rate | MP3, AAC, ALAC, Flac, WMA, WMA lossless, WAV, M4A, OGG bis zu 192kHz |
| Klemmentyp | DC Versorgung, Loxone Link, Tree, Tree Turbo: DG220B; Kupfer/Aluminium, nur massiver Draht Digitale Eingänge: FMC 0,5; Kupfer/Aluminium, nur massiver Draht Relais Ausgänge: MSTB 2,5 HC |
| Leiterquerschnitt | DC Versorgung, Loxone Link, Tree, Tree Turbo: 0,28 … 0,8mm² AWG23 … 18 Digitale Eingänge: 0,14 ... 0,5mm² AWG26 ... 20 Relais Ausgänge: 0,2 … 2,5mm² / AWG24 … 12 Last > 12A: 2,5mm² / AWG12 |
| Abisolierlänge | DC Versorgung, Loxone Link, Tree, Tree Turbo: 5 … 6mm 0,2 … 0,24" Digitale Eingänge: 7mm / 0,28" Relais Ausgänge: 7mm / 0,28" |
| Anzugsdrehmoment | DC Versorgung, Loxone Link, Tree, Tree Turbo: - Digitale Eingänge: - Relais Ausgänge: 0,5 ... 0,6Nm / 0,37 ... 0,44 lbf ft |
| Temperaturbeständigkeit | DC Versorgung, Loxone Link, Tree, Tree Turbo: -40 … 105°C / -40 … 221°F Digitale Eingänge: -40 ... 70 °C / -40 ... 158°F Relais Ausgänge: -40 ... 70 °C / -40 ... 158°F |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 170 g |
| Bruttogewicht | 220 g |
| Produktmaße | 106,4x88x59mm / 4,19x3,46x2,32” (LxBxH), 6 Teilungseinheiten |
| Packmaß | 122x116x63 / 4.80x4.57x2.48” (LxWxH) |
| Einsatzgebiet | Typ 1 (UL 60730-1, CSA E 60730-1) |
| Bemessungsspannung der digitalen Ausgänge | 4 kV (UL60730-1, max. Altitude 2000m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |
| Zertifizierungen | UL 60730-1 CSA E60730-1 IEC 60730-1 |
