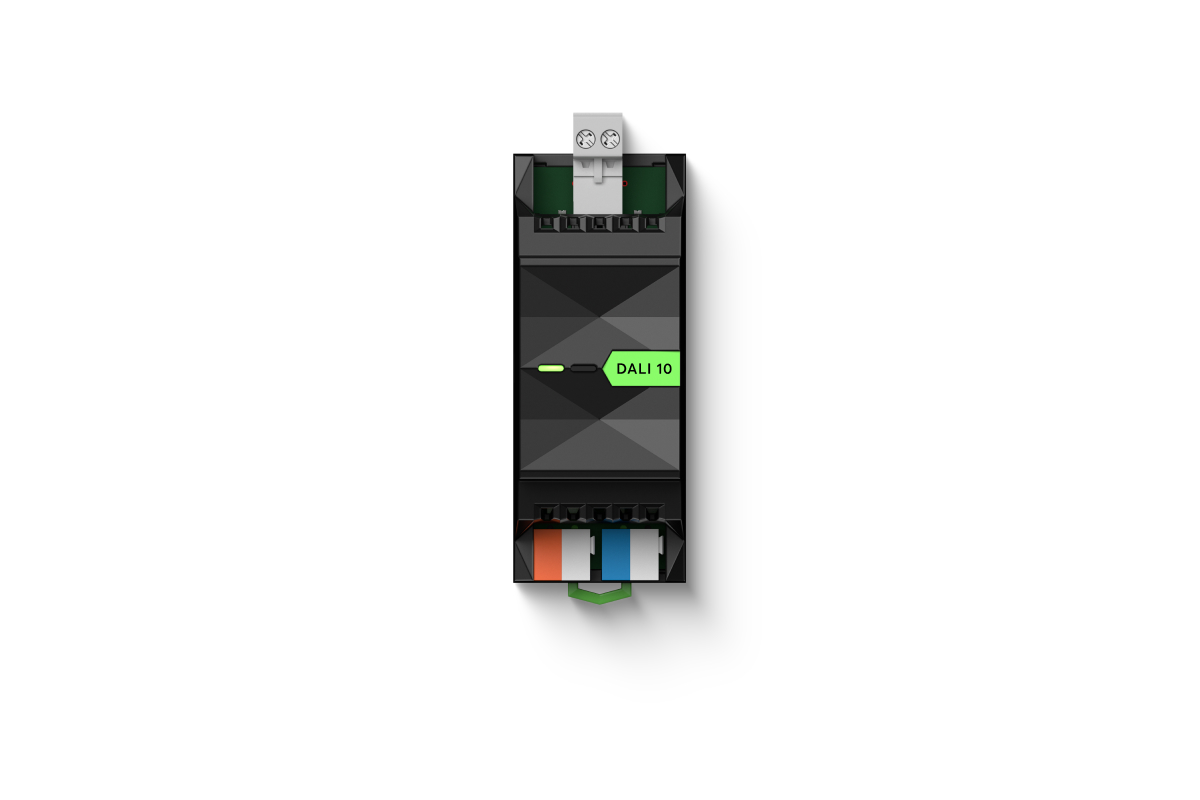

Loxone DALI Extension für 10 Geräte
Produktnummer:
100623
Produktinformationen "Loxone DALI Extension für 10 Geräte"
Erweitern Sie Ihr Smart Home mit der Loxone DALI Extension für 10 Geräte
DALI ist ein bewährter, kabelgebundener Beleuchtungsstandard mit breiter Hersteller- und Leuchtenunterstützung. Die Loxone DALI Extension bindet kompatible Leuchten in das Loxone System ein und verwaltet bis zu 10 DALI-Geräte steuern.Features: Bis zu 10 DALI Geräte / 16 GruppenBis zu 300m KabellängeUnterstützt DALI Gerätetypen 0-8Unterstützt DALI-2 Instanztypen 1-4Integrierte schaltbare SpannungsversorgungEinfache und vollständige Konfiguration in Loxone ConfigDALI-2 zertifiziert (Unterstützung von DALI/DALI2-Leuchten und ausschließlich DALI-2-zertifizierter Sensorik)Unterstützt den DALI Broadcast Modus
Technische Daten
| Versorgungsspannung | 12 … 28 VDC |
| Leistungsaufnahme | typ. 0,4 W (keine Buslast) max. 5,4 W (inkl. 250 mA Buslast) |
| Verlustleistung bei max. Last | 1,4 W (bei 250 mA Buslast) |
| Loxone Link | Verbindung mit Miniserver |
| DALI | DALI Geräte: max. 10 Geräte / 16 Gruppen DALI Typen: unterstützte DALI Gerätetypen: 0-8, unterstützte DALI-2 Instanztypen: 1-4 Buslänge: max. 300 m / 985 ft bei 1,5 mm² Bustopologie: Bus, Linie, Stern, Baum Busspannung: High: 16 V, Low: O V (typ.) Busversorgung: garantiert: 240 mA, max. 250 mA |
| Temperatur | -40 … 55 °C / -40 … 131 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| 24 VDC & Loxone Link | |
|---|---|
| Klemmentyp | 24 VDC & Loxone Link Schnittstelle DG220B MSTB2,5 |
| Leiterquerschnitt | 0,28 … 0,8 mm² / AWG 23 … 18 0,25 … 2,5 mm² / AWG 24… 12 |
| Abisolierlänge | 5 … 6 mm / 0.2 … 0.24” 7 mm / 0.28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F -40 … 70 °C / -40 … 158 °F |
| Anschlussplan | |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 68 g |
| Bruttogewicht | 87 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Produktmaßzeichnung | |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
| Normen | IEC 62368-1:2018 UL 62368-1:2019 Ed.3 CSA C22.2#62368-1:2019 Ed.3 |
