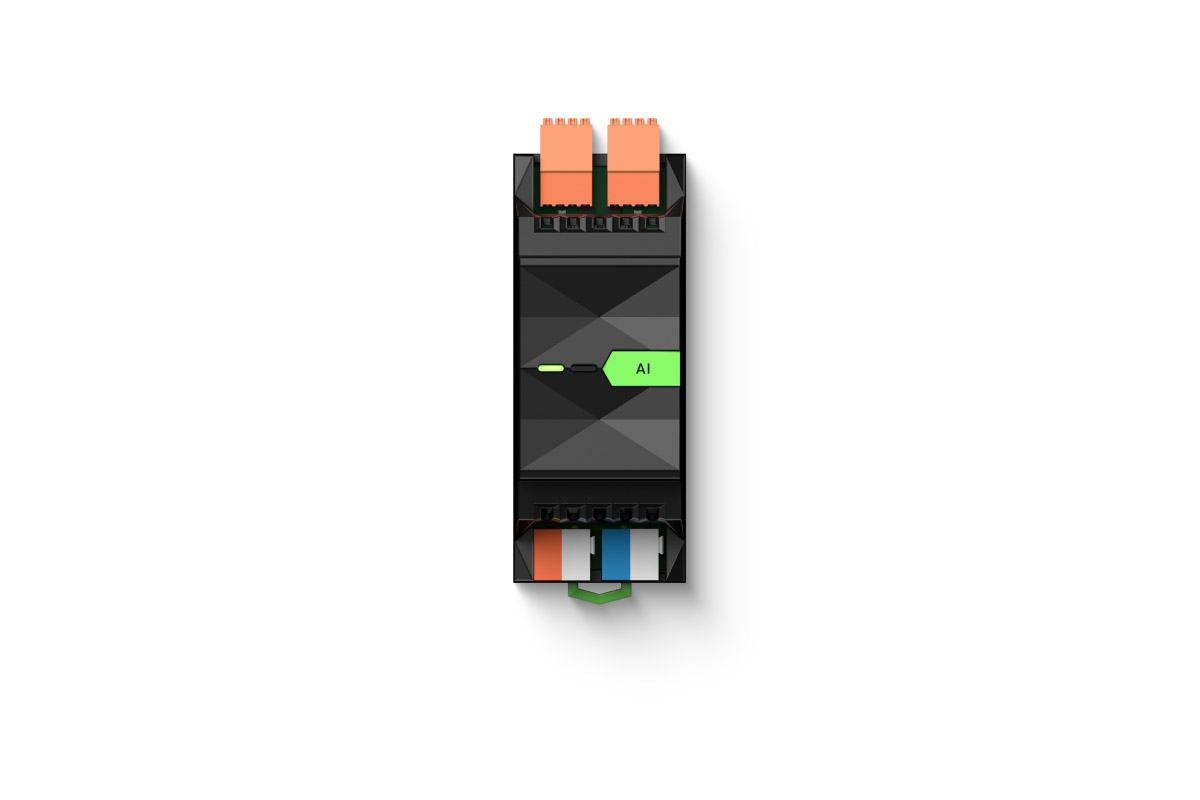

Loxone AI Extension
Loxone
Produktnummer:
100471
Produktinformationen "Loxone AI Extension"
Erweitern Sie Ihr Smart Home mit der Loxone AI Extension
Die Loxone AI Extension bietet 4 Eingänge für analoge Spannungssignale wie 0-10V oder digital, sowie 4 analoge Eingänge für Stromsignale wie 0/4-20mA. Features: Speziell für den Einsatz bei Industrie-Projekten entwickelt 4x Spannungssignale (differentiell): Auflösung: 0,02V Wenn digital verwendet (0-28V) 4x Stromsignale (passiv): Auflösung: 0,05mA 4x 0-15V Eingang 4x 0/4-20mA Eingang Zur Erfassung von Analogsensoren aller Art
Technische Daten
| Versorgungsspannung | 9 … 28 VDC |
| Leistungsaufnahme | typ. 0,10 W |
| Verlustleistung bei max. Last | 0,58 W |
| Bei Verwendung als Digitaleingänge: | |
|---|---|
| Analog (1-4) | Für DC-Spannungssignale (differenziell) Bereich: -25 ... 0 ... 25 V Auflösung: 0,02 V Ri: 2,3 MOhm Bei Verwendung als Digitaleingänge: Logik 0: 0 ... 0,5 V Undefiniert: 0,6 ... 1,5 V Logik 1: 1,6 ... 28 V |
| Analog (5-8) | Für DC-Stromsignale (passiv) Bereich: -30...0…30 mA Auflösung: 0.05 mA Ri: 105 Ohm |
| Loxone Link | Verbindung mit Miniserver |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| 24 VDC & Loxone Link | |
| Klemmentyp | 24 VDC & Loxone Link Eingänge DG220B - |
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 18 0,14 … 0,5 mm² / AWG 26 … 20 |
| Abisolierlänge | 5 mm / 0,2" 7 mm / 0,28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F -40 … 70 °C / -40 … 158 °F |
| Anschlussplan | |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 57 g |
| Bruttogewicht | 92 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Produktmaßzeichnung | |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
