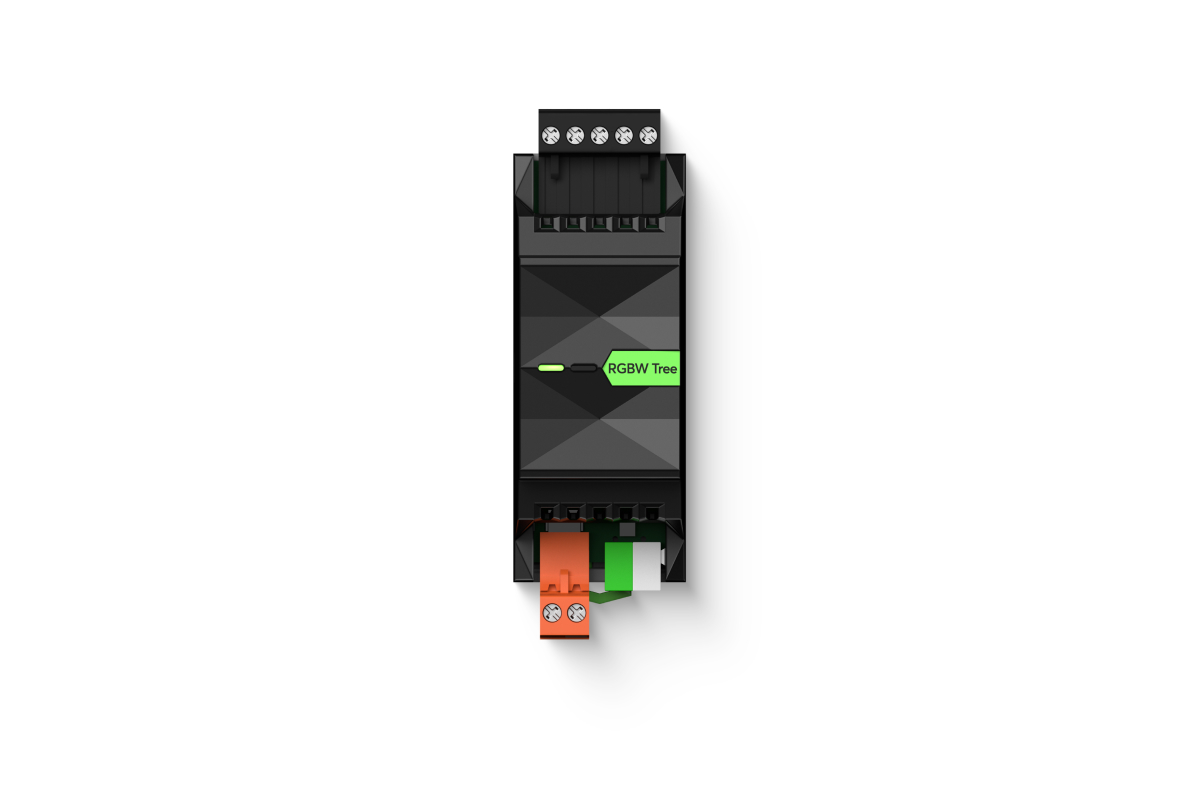

Loxone RGBW 24V Dimmer Tree
Produktnummer:
100239
Produktinformationen "Loxone RGBW 24V Dimmer Tree"
Perfekte Lichtsteuerung mit dem Loxone RGBW 24V Dimmer Tree
Der Loxone RGBW 24V Dimmer Tree bietet 4 PWM-Ausgänge zur Steuerung von Niedervolt-LED-Leuchtmitteln. Features: Für einzigartige RGBW Farblichtstimmungen Max. Kabellänge zu LED: 30m Einsetzbar zur RGB oder RGBW Farblichtsteuerung oder auch als Einzelkanäle mit je 50 Watt pro Kanal (24VDC)
Technische Daten
| Versorgungsspannung | 12 … 28 VDC |
| Leistungsaufnahme | typ. 0,066 W, max. 0,163 W |
| Ausgänge | 4 PWM Ausgänge (max. 2,1A je Kanal) 100W bei 12V 200W bei 24V max. Kabellänge zu LED: 30m / 98ft |
| Verlustleistung bei max. Last | 3 W |
| PWM Frequenz | 123Hz |
| Loxone Tree | Verbindung mit Miniserver / Tree Extension |
| Temperatur | -40 … 55 °C / -40 … 131 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Leiterquerschnitt | Spannungsversorgung & Ausgänge: 0,75 ... 2,5mm² / AWG18 ... 13 Loxone Tree: 0,25 … 0,8mm² / AWG23 …18 |
| Abisolierlänge | Spannungsversorgung & Ausgänge: 6 … 7,5mm / 0,24 … 0,30” Loxone Tree: 5mm / 0,2" |
| Anzugsdrehmoment | Spannungsversorgung & Ausgänge: 0,5 … 0,6Nm / 0,37 ... 0,44 lbf ft Loxone Tree: - |
| Temperaturbeständigkeit | Spannungsversorgung & Ausgänge: min. 80°C / 176°F für IEC, min. 75°C / 167°F für UL Loxone Tree: -40 … 105°C / -40 … 221°F |
| Anschlussplan | |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 67g |
| Bruttogewicht | 87 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Produktmaßzeichnung | |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
