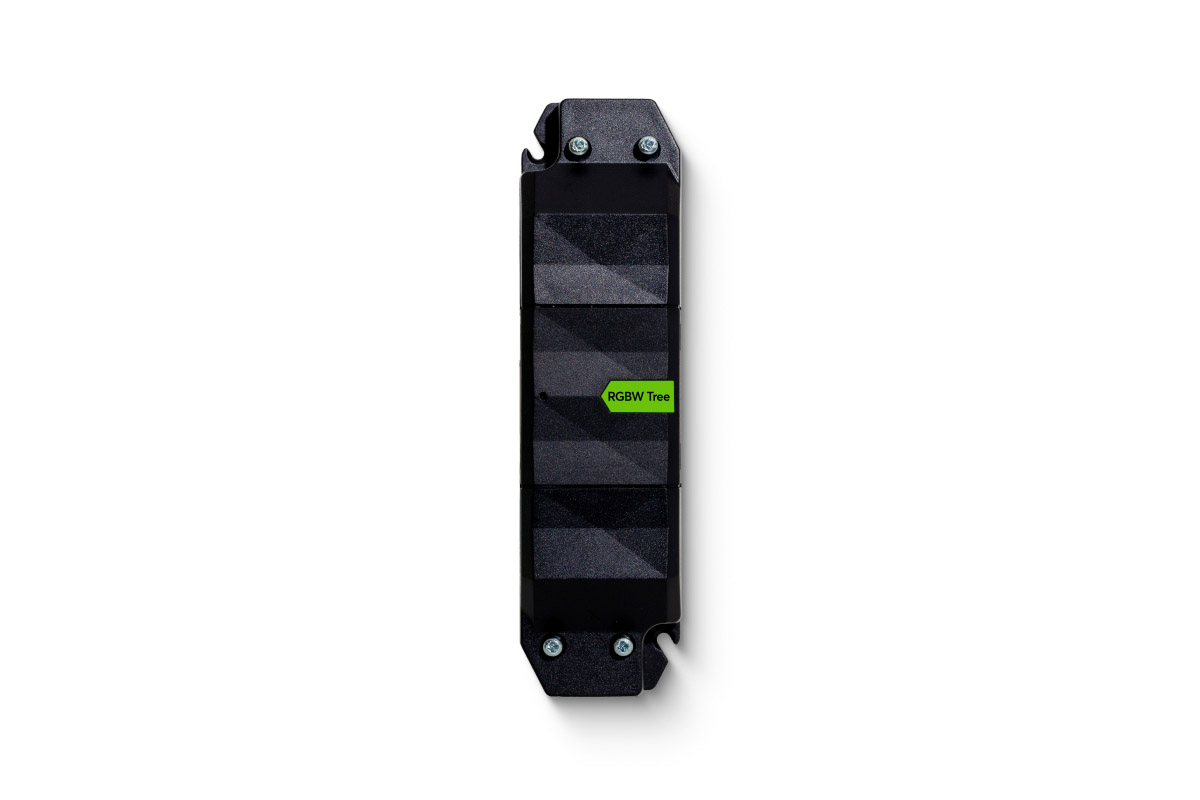

Loxone RGBW 24V Compact Dimmer Tree
Loxone
Produktnummer:
100325
Produktinformationen "Loxone RGBW 24V Compact Dimmer Tree"
Perfekte Lichtsteuerung mit dem Loxone RGBW 24V Compact Dimmer Tree
Der Loxone RGBW 24V Compact Dimmer Tree bietet 4 PWM-Ausgänge zur Steuerung von Niedervolt-LED-Leuchtmitteln. Features: Für einzigartige Farblichtstimmungen Kompakte Bauweise für den dezentralen Einsatz Inklusive Zugentlastung Einsetzbar zur RGB oder RGBW Farblichtsteuerung oder auch als Einzelkanäle mit je 50 Watt pro Kanal (bei 24VDC)
Technische Daten
| Versorgungsspannung | 12 … 28 VDC |
| Leistungsaufnahme | typ. 0,066 W, max. 0,150 W |
| Ausgänge | 4 PWM Ausgänge (max. 2,1A je Kanal) 100W bei 12V 200W bei 24V max. Kabellänge zu LED: 30m / 98ft |
| Verlustleistung bei max. Last | 3 W |
| PWM Frequenz | 123Hz |
| Loxone Tree | Verbindung mit Miniserver / Tree Extension |
| Temperatur | -40 … 55 °C / -40 … 131 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Leiterquerschnitt | Spannungsversorgung & Ausgänge: 0,75 ... 2,5mm² / AWG18 ... 13 Loxone Tree: 0,25 … 0,8mm² / AWG23 …18 |
| Abisolierlänge | Spannungsversorgung & Ausgänge: 5mm / 0,2” Loxone Tree: 5mm / 0,2" |
| Anzugsdrehmoment | Spannungsversorgung & Ausgänge: 0,35 … 0,4Nm / 0,26 ... 0,3 lbf ft |
| Temperaturbeständigkeit | Spannungsversorgung & Ausgänge: min. 80°C / 176°F for IEC, min. 75°C / 167°F for UL Loxone Tree: -40 … 105°C / -40 … 221°F |
| Anschlussplan | |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 67g |
| Bruttogewicht | 87 g |
| Produktmaße | 136x36x22,6mm / 5,35x1,42x0,89” (LxBxH) |
| Produktmaßzeichnung | |
| Packmaß | 152x45x25mm / 5,98x1,77x0,98” (LxBxH) |
| Schutzklasse | IP20 |
