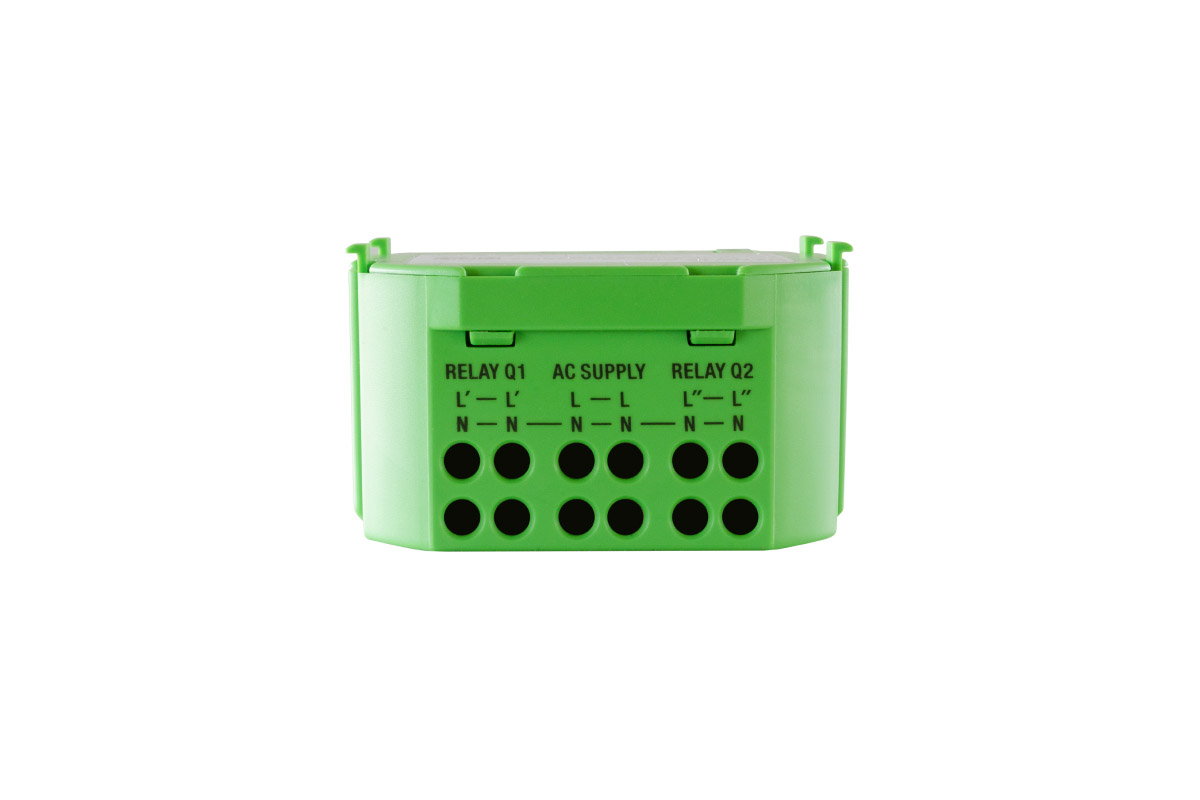

Loxone Nano IO Air
Produktnummer:
100153
Produktinformationen "Loxone Nano IO Air"
Kompakte Lösung mit dem Loxone Nano IO Air
Die Loxone Nano IO Air bietet 2 Relaisausgänge und 6 Digitaleingänge, zur Installation in einer Unterputz oder Hohlwanddose. Features: Bestens geeignet zum Nachrüsten von Beschattung, Beleuchtung und anderen Verbrauchern in Unterputzdosen. Optional ist das Tastenmodul Touch, Touch Pure oder NFC Code Touch for Nano zum Aufstecken erhältlich
Technische Daten
| Spannungsversorgung | 110 ... 230VAC, 50/60Hz oder 20 ... 26VDC |
| Leistungsaufnahme | typ. 0,5W / max. 1,2W (mit NFC Code Touch for Nano) @ 230VAC typ. 0,4W / max. 1W (mit NFC Code Touch for Nano) @ 24VDC |
| Max. Einschaltstrom | 15 A |
| Eingänge | 6 digitale Eingänge logisch 0: 0 ... 5VDC undefiniert: 5 ... 7VDC logisch 1: 7 ... 24VDC Ri= 31kΩ 24VDC Ausgang, max. 1W |
| Ausgänge | 2 digitale Ausgänge (schalten Versorgungsspannung) 5A bei cosφ=1 |
| Verlustleistung bei max. Last | 2,6 W |
| Temperatur | 0 ... 35°C / 32 ... 95°F |
| Loxone Air | Loxone Air: 868MHz (SRD Band Europa), 4 Kanäle wählbar max. Sendeleistung 15,1mW e.r.p. 915MHz (ISM Band Region 2), 10 Kanäle wählbar max. Sendeleistung 13,2mW interne Antenne |
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |
| Leiterquerschnitt | Spannungsversorgung & Relay Ausgänge: 1 ... 2.5mm² / AWG17 ... 13 Digitale Eingänge: 0,14 ... 1mm² / AWG26 ... 17 |
| Abisolierlänge | Spannungsversorgung & Relay Ausgänge: 6mm / 0,24” Digitale Eingänge: 3,5mm / 0,14” |
| Temperaturbeständigkeit | Spannungsversorgung & Relay Ausgänge: min. 70°C / 158°F Digitale Eingänge: min. 70°C / 158°F |
| Max. Kabellänge | Digitale Eingänge: 3m |
| Anschlussplan | |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 56g |
| Bruttogewicht | 79 g |
| Produktmaße | 53x52x29mm / 2,09x2,05x1,14” (LxBxH) |
| Produktmaßzeichnung | |
| Packmaß | 88x95x33mm / 3,46x3,74x1,30” (LxBxH) |
| Schutzklasse | IP20 |
