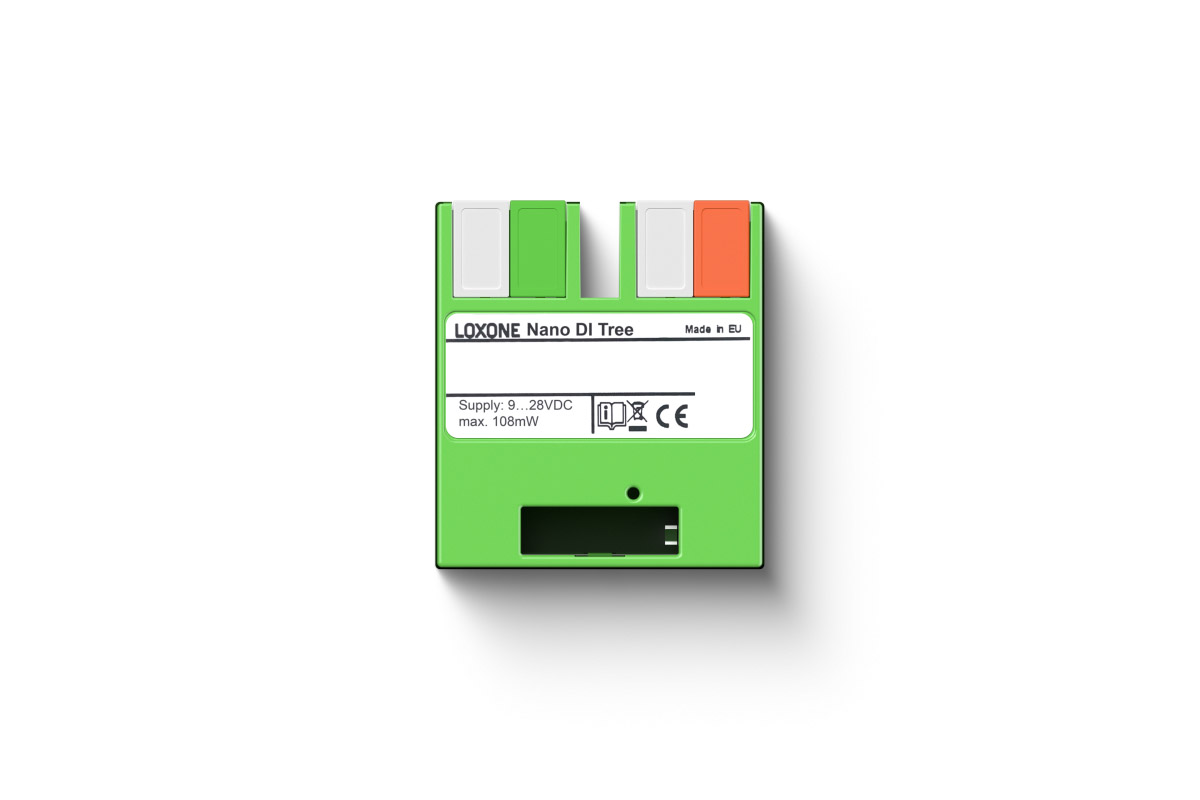

Loxone Nano DI Tree
Produktnummer:
100242
Produktinformationen "Loxone Nano DI Tree"
Kompakte Lösung mit dem Loxone Nano DI Tree
Die Loxone Nano DI Tree bietet 6 Digitaleingänge in einem kompakten Modul. Sie eignet sich bestens um beliebige Schalter, Taster, Fensterkontakte und weitere Anwendungen über die Loxone Tree Technologie schnell und einfach zu integrieren.Features:Passt in jede handelsübliche Installationsdose6 digitale Eingänge: Jeder digitale Eingang ist ein Frequenzeingang für bis zu 500HzUnkomplizierter Anschluss an Schalter, Taster, Fensterkontakte inklusive Anschlusskabeln
Technische Daten
| Versorgungsspannung | 9 … 28 VDC |
| Leistungsaufnahme | max. 0,108 W |
| Verlustleistung bei max. Last | 108mW |
| als Frequenzzähler verwendbar: | |
|---|---|
| Digital (6) | Logik 0: 0 … 2,2 VDC Undefiniert: 2,3 … 4.9 VDC Logik 1: 5 … 24 VDC Ri=57 kOhm 24V Ausgang: max. 100 mA! als Frequenzzähler verwendbar: - Max. Frequenz: 500 Hz - Min. Impulsbreite: 1 ms - Genauigkeit: ± 1 Hz |
| Loxone Tree | connection with Miniserver / Tree Extension |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Leiterquerschnitt | Spannungsversorgung & Loxone Tree: 0,25 … 0,8mm² / AWG23 … 18 Anschlusskabel: 0,2mm² / AWG24 |
| Abisolierlänge | Spannungsversorgung & Loxone Tree: 5mm / 0,2" Anschlusskabel: 8mm / 0,3" |
| Temperaturbeständigkeit | Spannungsversorgung & Loxone Tree: -40 … 105°C / -40 … 221°F Anschlusskabel: 80 ... 105°C / 176 ... 221°F |
| Länge | Spannungsversorgung & Loxone Tree: - Anschlusskabel: 250mm / 9,84" |
| Anschlussplan | |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 54 g |
| Bruttogewicht | 74 g |
| Produktmaße | 38,3 x 34,3 x 10,5 mm / 1,50 x 1,35 x 0,41” (L x B x H) |
| Produktmaßzeichnung | |
| Packmaß | 79 x 79 x 41 mm / 3,11 x 3,11 x 1,61” (L x B x H) |
| Schutzklasse | IP20 |
| Normen | UL 62368-1:2019 Ed.3+R:22Oct2021 CSA C22.2#62368-1:2019 Ed.3+U1 IEC 62368-1:2018 |
