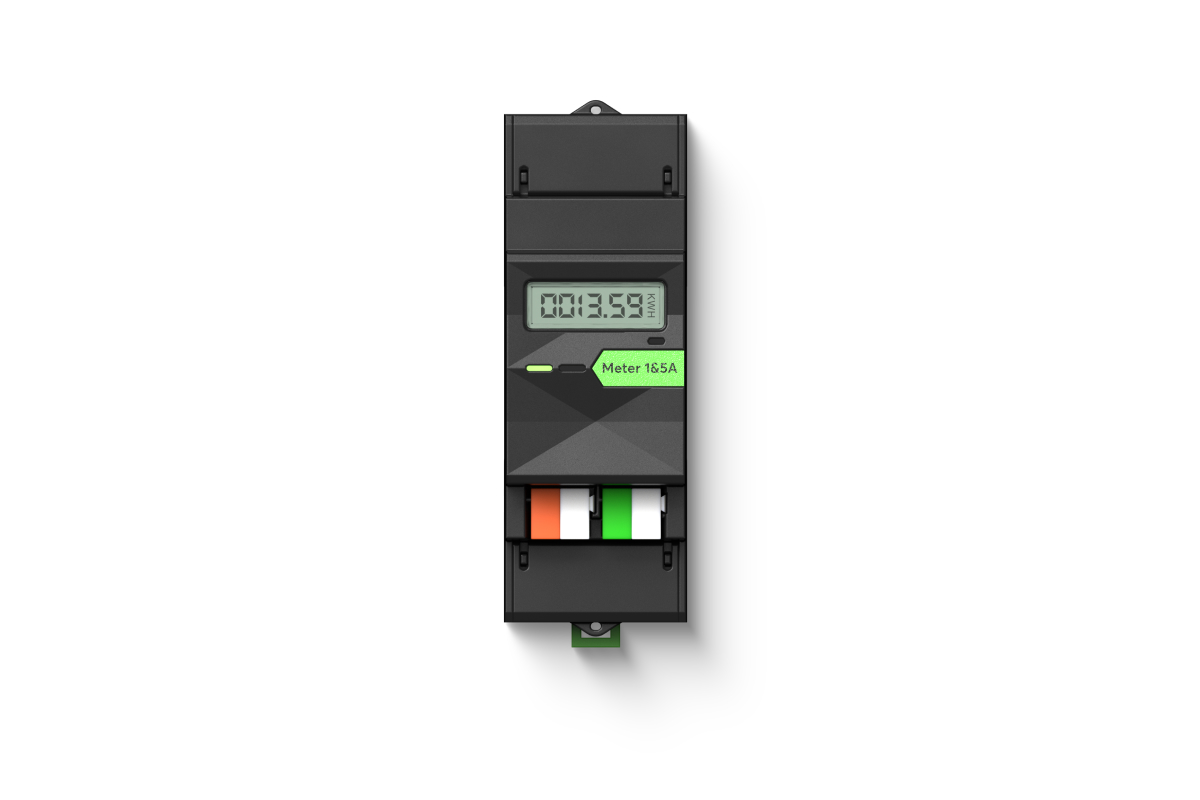

Loxone Energiezähler für 1&5A Stromwandler Tree
Produktinformationen "Loxone Energiezähler für 1&5A Stromwandler Tree"
Loxone Energiezähler für 1&5A Stromwandler Tree für Ihre Gebäudeautomation
Dieser platzsparende, DIN-Schienen-montierte Energiezähler mit MID-Zertifizierung unterstützt bidirektionale Messungen mit drei externen 1A- oder 5A-Stromwandlern Ihrer Wahl. Dabei gewährleistet er eine sofortige Erkennung von Stromausfällen und ist ideal für das Energiemanagement und die Überwachung in gewerblichen und industriellen Umgebungen.Funktionen:Einfache Einrichtung: Nahtlose Integration über Tree – keine Modbus-Konfiguration erforderlichMID-zertifiziert & ANSI Genauigkeitsklasse 0,5Nur 2 Teilungseinheiten: Halb so groß wie herkömmliche ZählerBehalten Sie den Überblick: Kosten- und VerbrauchskontrolleLive-Messwerte: Erfasst selbst kurze Lastspitzen mit sekundengenauen AktualisierungenSicher: Vollständig in das Lastmanagement integriertGeld sparen: Optimiert für das Energiemanagement durch Live-ÜberwachungAnzeige am Gerät: Zeigt die aktuelle Leistung und den Gesamtzählerstand anAusfallsicher: Erkennt Netzausfälle sofort über doppelte DC/AC-SpannungsversorgungFlexible Auswahl: Passt sich Ihrer Installation an – konfigurierbare Primärströme von bis zu 1999 A (@ 1 A sekundär), bis zu 9999 A (@ 5 A sekundär)Bidirektionale Energiemessung
Technische Daten
| AC / Spannungseingänge (Netz) | |
|---|---|
| Spannung | AC / Spannungseingänge (Netz) 24 VDC Eingang 100 ... 480 VAC, 50/60 Hz 10 ... 30 VDC |
| Strom | 4 mA 8 mA |
| Leistungsaufnahme | <= 0,6 W < 0,2 W |
| Verlustleistung bei max. Last | <= 2 W 0,3 W |
| Leistung | Bereich: 0.01 … 999.9 kW / kVAr / kVA Genauigkeit: ± 1 % |
| Energie | Bereich: 0 … 999999.9 kWh / kVArh Verbrauch und Lieferung Genauigkeit: Klasse 2 IEC 62053, Klasse C EN 50470 |
| Spannung | Bereich: 100 … 277 VAC Genauigkeit: ± 0.5 % |
| Strom | Bereich: 0.05 … 6 A Genauigkeit: ± 0.5 % |
| Frequenz | Bereich: 45 … 60 Hz Genauigkeit: ± 0.2 % |
| Unterstützter Primärstrom | 1 … 1999 A bei 1 A Sekundär, 5 … 9999 A bei 5 A Sekundär |
| Spannung | Un: 3x230 / 400 VAC, ± 20 % |
| Strom | Imin: 0,05 A / Iref: 5 A / Imax: 6 A |
| Frequenz | fn: 50 Hz, ± 2 % |
| Leistungsfaktor | cos: 0,5 induktiv … 0,8 kapazitiv |
| Genauigkeit (Energie) | Klasse C (0,5 %, @ +5 °C … +30 °C) |
| Loxone Tree | Verbindung mit Miniserver / Tree Extension |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 90 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Strom- & Spannungseingänge | |
| Klemmentyp | Strom- & Spannungseingänge 24 VDC & Loxone Tree - DG220B |
| Leiterquerschnitt | 0,5 … 1,5 mm² / AWG 22 … 14 Aderendhülsen erforderlich für feindrähtige Leiter 0,28 … 0,8 mm² / AWG 23 … 18 |
| Abisolierlänge | 6 … 7 mm / 0,24 … 0,28” 5 … 6 mm / 0,2 … 0,24" |
| Anzugsdrehmoment | 0,6 Nm / 0,44 lbf·ft - |
| Temperaturbeständigkeit | -40 … 70 °C / -40 … 158 °F -40 … 105 °C / -40 … 221 °F |
| Schlitzschraubendreher | 0,5 × 3,5 mm - |
| Anschlussplan | |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 168 g |
| Bruttogewicht | 190 g |
| Produktmaße | 36 x 100 x 66 mm / 2,83 x 3,64 x 2,60" (L x B x H), 2 Teilungseinheiten |
| Produktmaßzeichnung | |
| Packmaß | 120 x 70 x 40 mm / 4,72 x 2,76 x 1,57" (L x B x H) |
| Genauigkeitsklasse 0,5 | Genauigkeitsklasse 0,5 |
