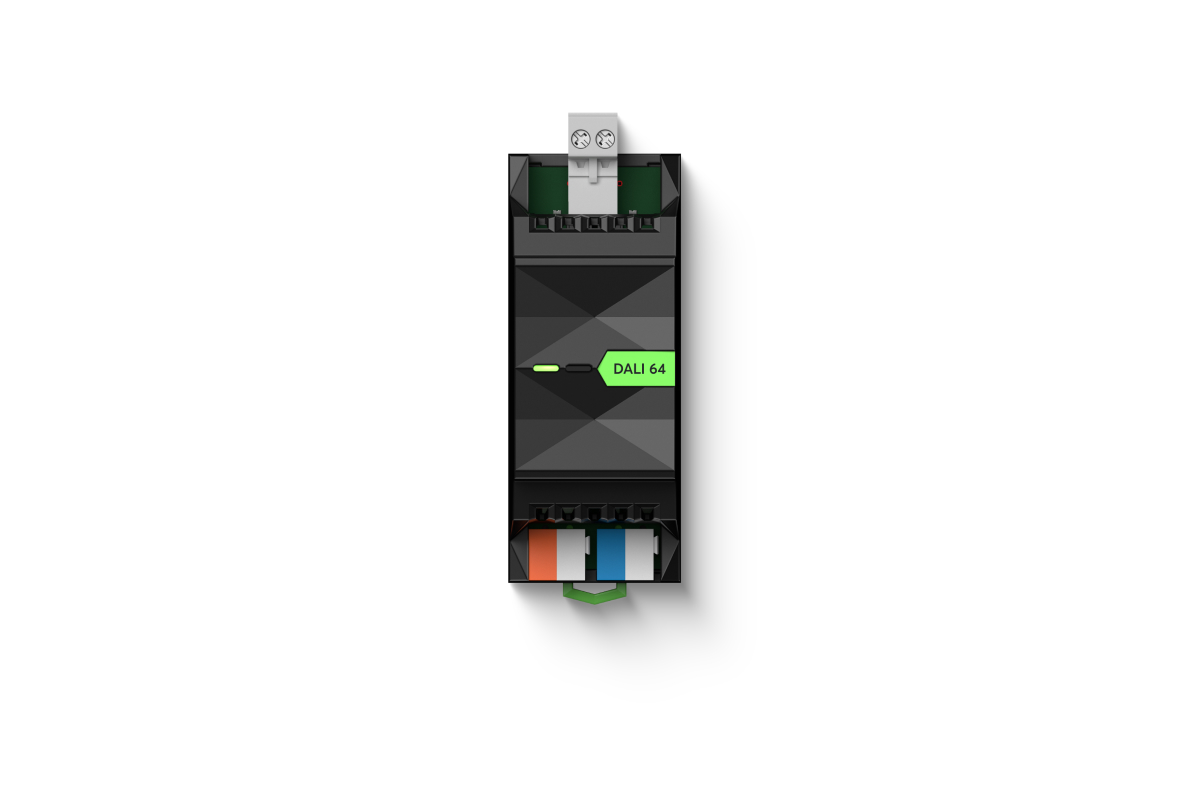

Loxone DALI Extension für 64 Geräte
Produktnummer:
100200
Produktinformationen "Loxone DALI Extension für 64 Geräte"
Erweitern Sie Ihr Smart Home mit der Loxone DALI Extension für 64 Geräte
DALI ist ein etablierter, drahtgebundener Beleuchtungsstandard, der von zahlreichen Herstellern und Leuchten unterstützt wird. Die Loxone DALI Extension integriert kompatible Leuchten in das Loxone System und steuert bis zu 64 DALI Geräte zu steuern.Features: Bis zu 64 DALI Geräte / 16 GruppenBis zu 300m KabellängeUnterstützt DALI Gerätetypen 0-8Unterstützt DALI-2 Instanztypen 1-4Interne DALI Spannungsversorgung (abschaltbar)DALI-2 certified (Supports DALI/DALI2 lights and exclusively DALI-2 certified sensors)Unterstützt den DALI Broadcast Modus
Technische Daten
| Versorgungsspannung | 12 … 28 VDC |
| Leistungsaufnahme | typ. 0,4 W (keine Buslast) max. 5,4 W (inkl. 250 mA Buslast) |
| Verlustleistung bei max. Last | 1,4 W (bei 250 mA Buslast) |
| Loxone Link | Verbindung mit Miniserver |
| DALI | DALI Geräte: max. 64 Geräte / 16 Gruppen DALI Typen: unterstützte DALI Gerätetypen: 0-8, unterstützte DALI-2 Instanztypen: 1-4 Buslänge: max. 300 m / 985 ft bei 1,5 mm² Bustopologie: Bus, Linie, Stern, Baum Busspannung: High: 16 V, Low: O V (typ.) Busversorgung: garantiert: 240 mA, max. 250 mA |
| Temperatur | -40 ... 55°C / -40 ... 131°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| 24 VDC & Loxone Link | |
|---|---|
| Klemmentyp | 24 VDC & Loxone Link Schnittstelle DG220B MSTB2,5 |
| Leiterquerschnitt | 0,28 … 0,8 mm² / AWG 23 … 18 0,25 … 2,5 mm² / AWG 24… 12 |
| Abisolierlänge | 5 … 6 mm / 0.2 … 0.24” 7 mm / 0.28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F -40 … 70 °C / -40 … 158 °F |
| Anschlussplan | |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 68 g |
| Bruttogewicht | 87 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Produktmaßzeichnung | |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
| Normen | IEC 62368-1:2018 UL 62368-1:2019 Ed.3 CSA C22.2#62368-1:2019 Ed.3 |
