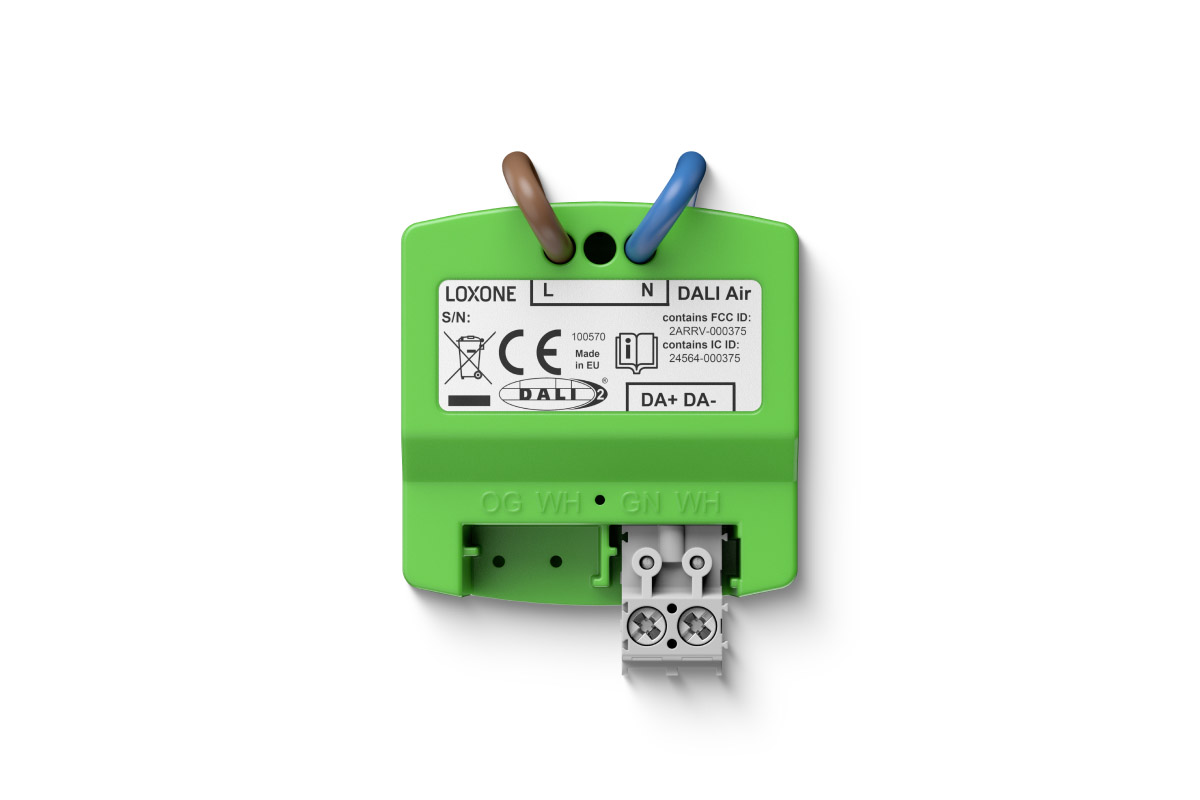

Loxone DALI Air
Produktnummer:
100570
Produktinformationen "Loxone DALI Air"
Nahtlose Integration mit dem Loxone DALI Air
DALI ist ein etablierter, drahtgebundener Beleuchtungsstandard, der von zahlreichen Herstellern und Leuchten unterstützt wird. Loxone DALI Air integriert kompatible Leuchten drahtlos in das Loxone System. DALI Air ist in der Lage, bis zu 10 DALI Geräte entweder im Broadcast-Modus oder durch die Zuweisung dedizierter Adressen zu steuern.Features:Bis zu 10 DALI Geräte / 16 GruppenBis zu 30m KabellängeUnterstützt DALI Gerätetypen 0-8Unterstützt DALI-2 Instanztypen 1-4Interne DALI SpannungsversorgungDALI-2 zertifiziert (Unterstützung von DALI/DALI2-Leuchten und ausschließlich DALI-2-zertifizierter Sensorik)Unterstützt den DALI Broadcast Modus
Technische Daten
| Versorgungsspannung | 110 ... 230VAC, 50/60Hz (nominal) |
| Leistungsaufnahme | typ. 0,6W max. 1,5W (inkl. 30mA Buslast) |
| Verlustleistung bei max. Last | 1W (bei 30mA Buslast) |
| DALI | DALI Geräte: max. 10 Geräte / 16 Gruppen DALI Typen: unterstützte DALI Gerätetypen: 0-8, unterstützte DALI-2 Instanztypen: 1-4 Buslänge: max. 30m / 98ft Bustopologie: Bus, Linie, Stern, Baum Busspannung: High: 16V, Low: OV (typ.) Busversorgung: garantiert: 30mA, max. 250mA |
| Loxone Air | 868MHz (SRD Band Europa), 4 Kanäle, max. 15.1mW e.r.p. 915MHz (ISM Band Region 2), 10 Kanäle, max. 13.2mW interne Antenne |
| Temperatur | -40 ... 55°C / -40 ... 131°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Klemmentyp | AC Versorgung: - DALI Schnittstelle: PT 1,5-PVH |
| Leiterquerschnitt | AC Versorgung: 1,5mm² / AWG16 DALI Schnittstelle: 0,5 … 2,5mm² / AWG20 … 14 |
| Länge | AC Versorgung: 150mm / 5,9” DALI Schnittstelle: - |
| Abisolierlänge | AC Versorgung: - DALI Schnittstelle: 7mm / 0,28" |
| Temperaturbeständigkeit | AC Versorgung: -40 ... 105°C / -40 ... 221°F DALI Schnittstelle: -40 … 70°C / -40 … 158°F |
| Anschlussplan | |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 37g |
| Bruttogewicht | 59g |
| Produktmaße | 47,4x39,4x20mm / 1,87x1,55x0,79” (LxBxH) |
| Produktmaßzeichnung | |
| Packmaß | 84x80x47mm / 3,31x3,15x1,85” (LxBxH) |
| Schutzklasse | IP20 |
