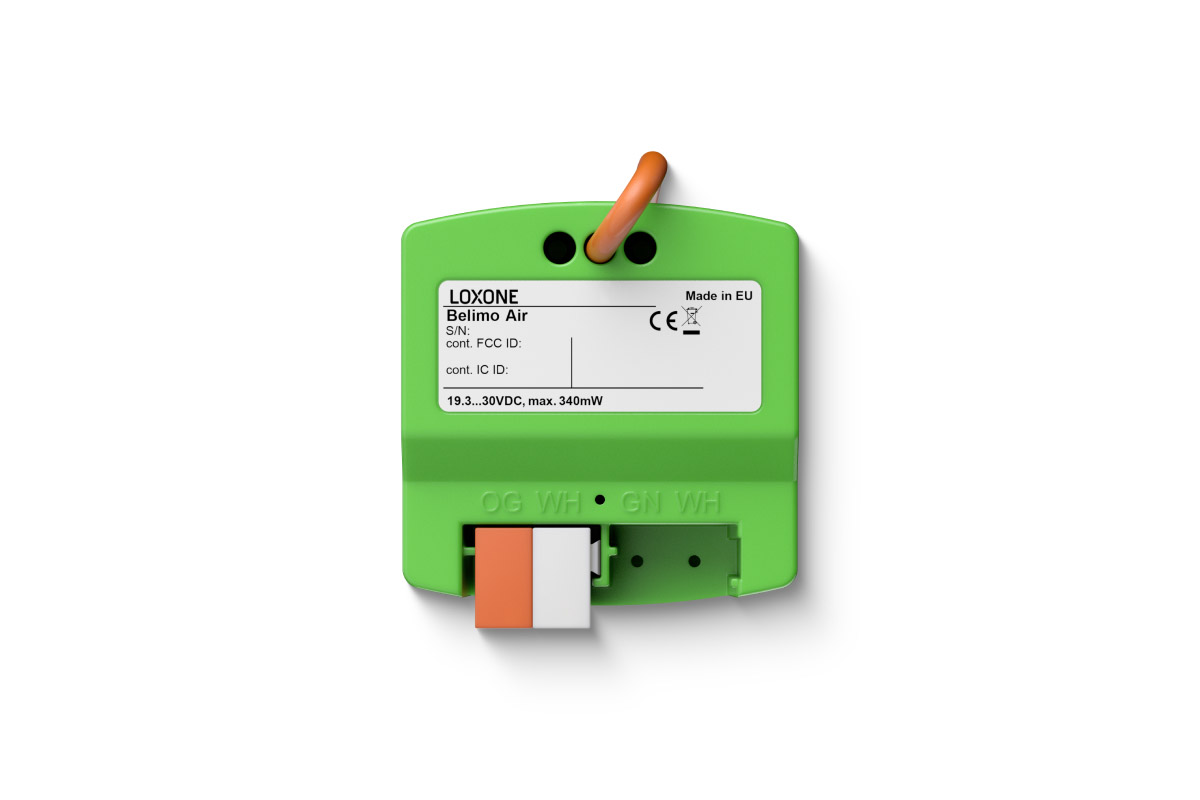

Loxone Belimo Air
Produktnummer:
100520
Produktinformationen "Loxone Belimo Air"
Loxone Belimo Air für Ihre Gebäudeautomation
Belimo zählt zu den führenden Anbietern in der Heizungs-, Lüftungs- und Klimatechnik. Belimo Air fungiert als Schnittstelle für die Anbindung von bis zu 16 Belimo MP-Bus Geräten und unterstützt die Steuerung von Klappantrieben, die Anbindung von Sensoren und Zählern sowie die Konfiguration von Ventilen. Durch die native MP-Bus-Anbindung lassen sich Belimo-Produkte direkt in die Loxone Gebäudeautomation integrieren.
Technische Daten
| Versorgungsspannung | 19,3 … 30 VDC |
| Leistungsaufnahme | typ. 0,32 W |
| Verlustleistung bei max. Last | 0,41 W |
| Temperatur | -20 … 70°C / -4 … 158°F |
| Belimo MP-Bus | Ausschließlich MPL Geräte: bis zu 16 MP-Bus Geräte gemischt: bis zu 8 |
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |
| Klemmentyp | DC Versorgung: DG220B MP-Bus: Anschlussleitung mit offenem Ende |
| Leiterquerschnitt | DC Versorgung: 0,28 … 0,8mm² AWG23 … 18 MP-Bus: 1,5mm² / AWG18 |
| Abisolierlänge | DC Versorgung: 5 … 6mm 0,2 … 0,24" MP-Bus: - |
| Länge | DC Versorgung: - MP-Bus: 150mm / 5,91" |
| Temperaturbeständigkeit | DC Versorgung: -40 … 105°C / -40 … 221°F MP-Bus: min. 80°C / 176°F IEC, min. 75°C / 167°F UL |
| Anschlussplan | |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 37g |
| Bruttogewicht | 59g |
| Produktmaße | 39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH) |
| Produktmaßzeichnung | |
| Packmaß | 84x80x47mm / 3,31x3,15x1,85” (LxBxH) |
| Schutzklasse | IP20 |
