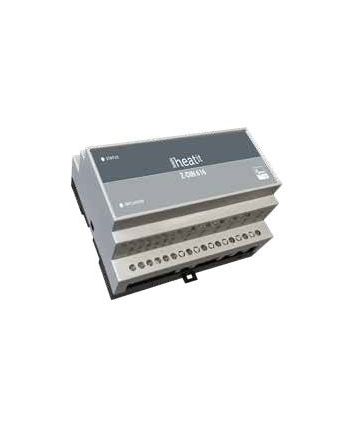

Heatit Z-DIN 616

HEATIT  Z-DIN 616

Das Heatit Z-DIN 616 ist ein 6 x 16A potentialfreies Relais für das Anbringen von Hutschienen. Das Modul ist mit 6 Relaisschaltern und 6 digitalen Eingängen für das Anbringen an normalenM36 Hutschienen (EN50022) ausgestattet. Die 6 eigenständigen Relaisschalter des Heatit Z-DIN 616 können vom Z-Wave Netzwerk frei gesteuert und für viele verschiedene Zwecke genutzt werden. Alle 6 Relaisschalter sind galvanisch voneinander getrennt und können für das Steuern von AC und/oder DC Lasten genutzt werden. Jeder Relaisschalter ist für Lasten von bis zu maximal 16A zugelassen.
Die 6 digitalen Eingänge können mit potentialfreien Kontakten verbunden werden, z.B. Endschalter, Tür-/Fensterkontakte oder Taster. Eine andere Option ist sie mit Open-Collector-Ausgängen von separaten Sensoren zu verbinden, z.B. PIR Sensoren. Die 6 Eingänge des Heatit Z-DIN 616 können ebenso als Szenen-Controller fungieren und vorkonfigurierte Szenen in anderen Z-Wave Geräten oder Controllern aktivieren (indem sie Central Scene Benachrichtigungen übermitteln).

PRODUKTINFO:

FEATURES

• Hutschienenmodul mit 6 Relaisausgängen und 6 digitalen Eingängen
• Z-Wave Interface für andere Systeme, um diese über das
Z- Wave Netzwerk steuern zu können
• Befestigt an einer Hutschiene auf dem Schaltbrett
• 6 x 16A potentialfreie Relais
• 2-polige Schalterlösung bei Nutzung von 2 Relais in Kombination
• Arbeitet als Slave-Zwave Repeater
• Firmware Update (OTA)
• Unterstützt die verschlüsselten Modi: S0, S2 Access Control Class, S2 Authenticated Class, S2 Unauthenticated Class

TECHNISCHES

• Protokoll: Z-Wave, 868,4 MHz
• SDK: 6.71.00
• Nennspannung: 10 - 24V DC  8 - 24V AC
• Stromverbrauch: 0,6W + 0,5W pro aktivem Relais (max. 4W)
• Schraubklemme: 0,2 - 2,5 mm²
• Ausgänge: 6 x 1-polig potentialfrei (10mm Abstand)
• Relaisschalter: AC1: 16A 250V AC; AC3: 750W (Antrieb); AC15: 360VA; Max. Einschaltstrom 80A/20ms Verbindungen häufig und normal geschlossen
• Eingänge: 6 x 1-polig potentialfrei (5 mm Zwischenraum), max 10V DC
• Eingangswiderstand: 10 kOhm
• Netzwerkreichweite: Bis zu 40 Meter (von der Umgebung abhängig)
• IP Class: IP 20
• Größe (LxBxT): 85 x 105 x 60 mm, M36 6-Module Hutschiene
• Zulassungen: Z-Wave Plus, CE, EN 50491-3: 2009, EN 60669-2: 2004, EMC 2014/30/EU, RoHS 2011/65/EU, LVD 2014/35/EU

GARANTIE
• 2 Jahre
