Growatt PV Wechselrichter Quick App

Smarte Steuerung für mehr Komfort in Ihrem Zuhause

Growatt PV Wechselrichter Quick App – Modbus RTU-TCP Integration & Energiemanagement

Mit dieser Quick App lassen sich Growatt PV-Wechselrichter nahtlos in ein lokales Energiemanagementsystem integrieren.
Die Lösung basiert auf dem Modbus-Protokoll und ermöglicht eine präzise Überwachung und Steuerung der Energieflüsse zwischen PV-Anlage, Batteriespeicher, Hausverbrauch und Netz – vollständig lokal, ohne Cloud-Anbindung oder externe Server.

Die Verbindung erfolgt über ein Modbus-RTU-TCP-Gateway, da Growatt-Wechselrichter ausschließlich über RS485 (Modbus RTU, 2-adrig) kommunizieren.
Damit erhalten Anwender detaillierte Echtzeitdaten zur Energieproduktion, zum Batteriestatus und zum Netzbezug – für ein transparentes und effizientes Energiemanagement.

Funktionen und Vorteile

Überwachung & Analyse

• Anzeige des Betriebsstatus und der Energieflussprioritäten zwischen PV, Batterie, Hauslast und Netz

• Erfassung der PV-Leistung (bis zu 2 MPPT-Eingänge) sowie der erzeugten Energie (gesamt und tagesaktuell)

• Messung von Netz-, Batterie- und Hausverbrauchsdaten in Echtzeit

Batteriemanagement

• Anzeige des Ladezustands (SOC), Lade-/Entladeleistung und Energie (tages- und gesamtbasiert)

• Erfassung von Batteriespannung und Temperatur

• Unterstützung von Strategien zur priorisierten Batterienutzung

Energieflussstrategien (wählbar im Quick App Menü)

• Load First – PV- und Batterieleistung versorgen primär die Hauslast, Netzenergie wird nur bei Bedarf genutzt

• Grid First – Nach Deckung des Eigenverbrauchs wird überschüssige Energie ins Netz eingespeist

• Battery First – PV-Energie lädt zuerst die Batterie, die Hauslast kann bei Bedarf aus dem Netz versorgt werden

• Battery First mit Netzladung – PV- und Netzenergie laden gemeinsam die Batterie, während der Hausverbrauch über das Netz läuft

Hinweis: Die im Wechselrichter hinterlegten Parameter (z. B. Ladegrenzen, SOC-Minima, Netzladeleistung) beeinflussen das Verhalten dieser Strategien.

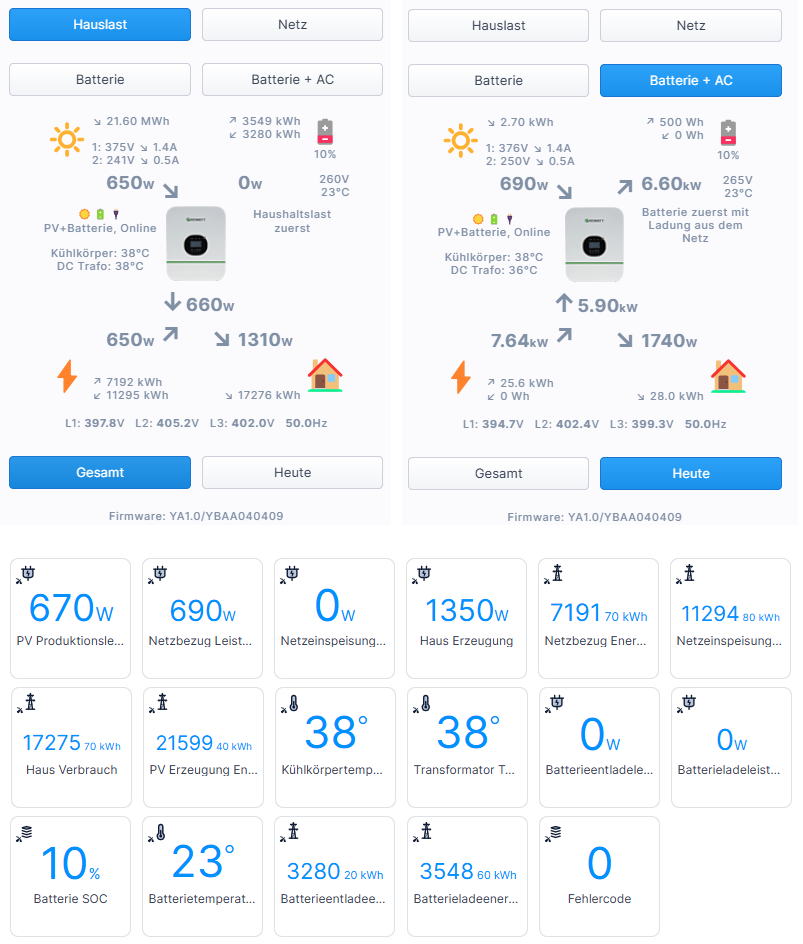

Mess- und Steuergeräte (automatisch angelegt)

• Aktuelle PV-Leistung [W]

• Gesamtenergie PV-Produktion [kWh]

• Batterieladeleistung [W]

• Batterie-Entladeleistung [W]

• Energie Laden / Entladen [kWh]

• Batterieladezustand (SOC) [%]

• Batterietemperatur [°C]

• Aktuelle Hauslastleistung [W]

• Gesamtenergie Hausverbrauch [kWh]

• Netz-Einspeiseleistung [W]

• Netz-Bezug [W]

• Gesamtenergie Einspeisung [kWh]

• Gesamtenergie Bezug [kWh]

Diese Geräte können in Energiemanagement-Panels und in Szenen verwendet werden.

Kompatibilität

• Zentralen: FIBARO Home Center 3 / Home Center 3 Lite / Nice Yubii Home (PRO) und kompatible Modelle

• Firmware: ab Version 5.150

• Kompatible Geräte: Growatt Hybrid-Wechselrichter der Serien SPA, SPH, MIX, TL3-X, MOD TL3-XH, TL-X, TL-XH, MAX-X (bis 2 MPPT)

• Verbindung: über Modbus RTU-TCP Gateway (2-adriges RS485-Kabel)

• Getestete Gateways:
  – Waveshare: RS485 TO ETH (B), RS232/485/422 TO POE ETH (B), RS232/485 TO WIFI ETH (B)
  – PUSR: USR-DR302, USR-DR404, USR-W610
  – Elfin: EE11A, EW11A

• Getestetes Modell: Growatt SPH 10000 TL3-BH-UP

Installation

1. Growatt-Wechselrichter über RS485-Kabel mit Modbus-RTU-TCP-Gateway verbinden

2. Gateway im Heimnetz (LAN oder WLAN) registrieren

3. Quick App-Datei (.fqax) über die Steuerzentrale importieren
   → Konfiguration → Geräte → Hinzufügen → Sonstiges → Aus Datei hochladen

4. Nach der Aktivierung werden alle Mess- und Steuergeräte automatisch eingebunden

Lizenz & Support

• Lizenztyp: unbefristet, zentralen-gebunden (Seriennummer erforderlich)

• Support: Technische Unterstützung und Integrationshilfe durch das Intuitech-Support-Team
