Deye SUN Wechselrichter Quick App

Deye SUN Inverter Quick App – Modbus RTU-TCP Integration & Energiemanagement

Mit dieser Quick App integrieren Sie Ihren Deye SUN PV-Wechselrichter nahtlos in ein professionelles Energiemanagementsystem.
Die Lösung basiert auf dem Modbus-Protokoll und ermöglicht eine detaillierte Überwachung und Steuerung von PV-Leistung, Batteriespeicher und Energieflüssen – vollständig lokal, ohne Cloud oder Internet.

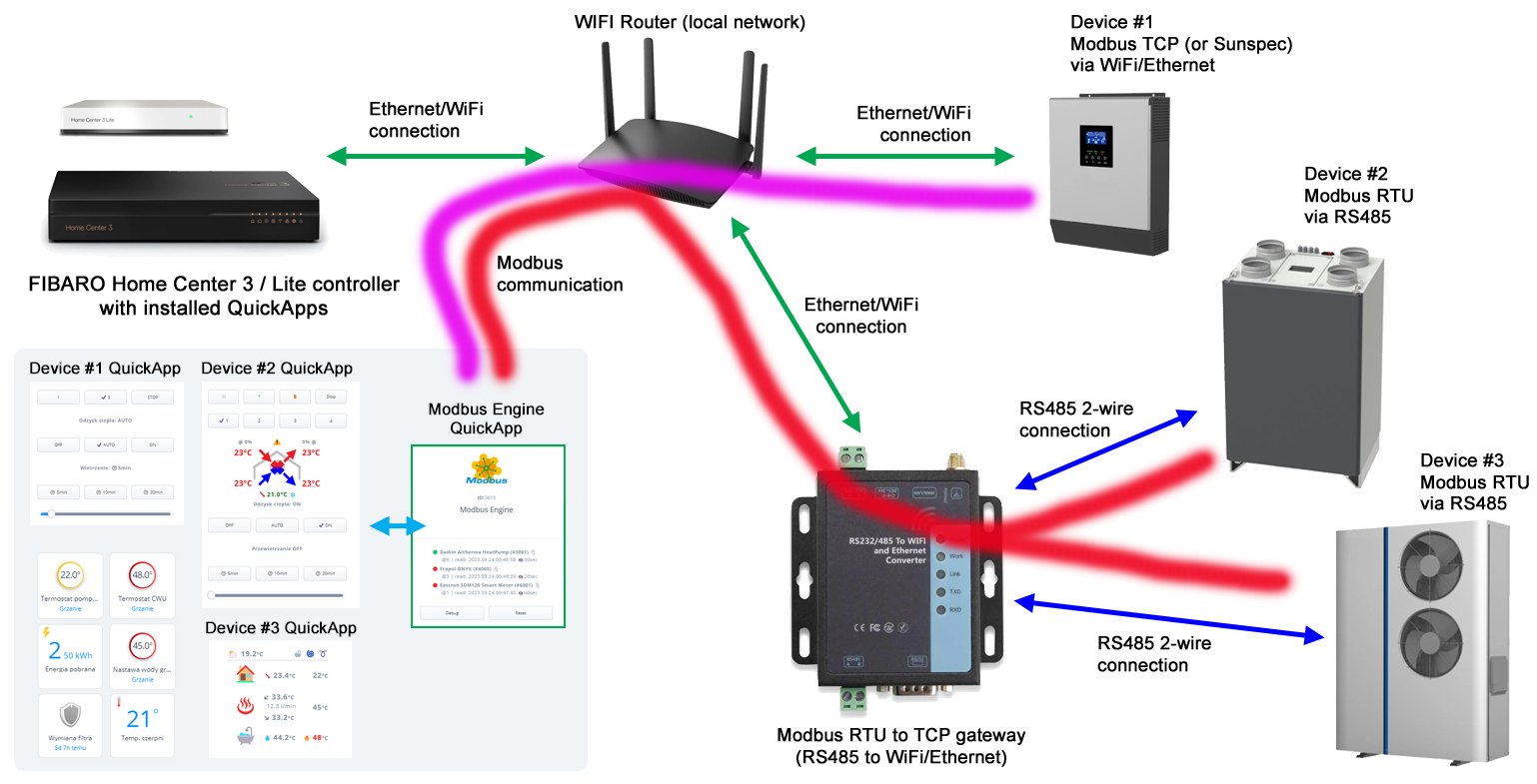

Die Verbindung erfolgt über eine zusätzliche Modbus RTU-TCP Gateway-Hardware, da Deye-Wechselrichter ausschließlich Modbus RTU über RS485 unterstützen.
So erhalten Sie präzise Echtzeitdaten zur Energieproduktion, Batterienutzung und Netzinteraktion.

Funktionen und Vorteile

• Überwachung des Betriebsstatus und der aktiven Energieflussstrategie
• Erfassung von Leistung und erzeugter Energie (gesamt und tagesaktuell)
• Kontrolle des Batteriestatus: Ladezustand (SOC), Lade-/Entladeleistung, Energie und minimaler Ladegrenzwert
• Unterstützung zusätzlicher Generatoren oder externer Wechselrichter
• Backup-/UPS-Betrieb bei Netzausfall
• Leistungs- und Energieüberwachung der Hausverbraucher
• Überwachung von Netzleistung und Energiebezug/-einspeisung
• Spannungs- und Strommessung für alle drei Phasen
• Zwei Anschlussoptionen für Hauslast:
– Direkt am Netzanschluss
– Über den Wechselrichter über das Backup-/UPS-Interface
• Temperaturüberwachung des Wechselrichters
• Fehler- und Statusmeldungen

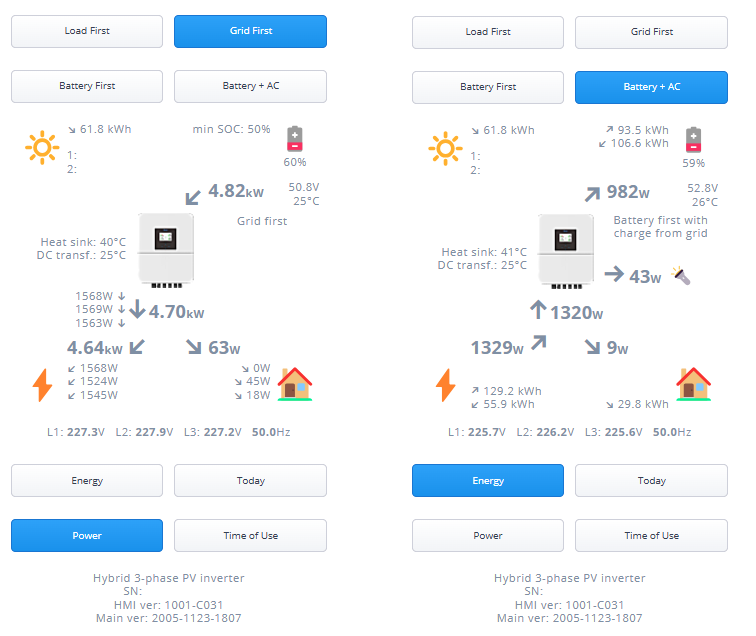

• Auswahl einer der folgenden Energieflussstrategien:
– Versorgungspriorität: PV und Batterie versorgen vorrangig Hausverbraucher, Rest aus dem Netz.
– Verkaufpriorität: Nach Deckung des Eigenbedarfs maximale Einspeisung ins Netz.
– Batteriepriorität: PV-Energie lädt Batterien, Hauslast wird ggf. über das Netz versorgt.
– Batteriepriorität mit Netzladung: PV und Netz laden Batterie gemeinsam, Hauslast aus Netz.

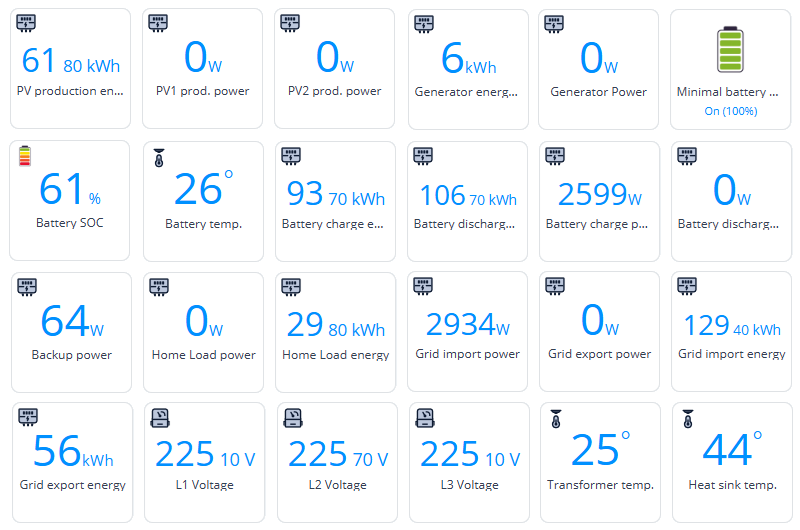

Mess- und Steuergeräte (automatisch angelegt)

• Aktuelle PV-Leistung für Eingang PV1 und PV2 [W]
• Gesamtenergie PV-Produktion [kWh]
• Leistung zusätzlicher Generatoren / externer Wechselrichter [W]
• Gesamtenergie externer Quellen [kWh]
• Batterieladeleistung [W]
• Batterie-Entladeleistung [W]
• Energie Laden / Entladen [kWh]
• Batterieladezustand (SOC) [%]
• Minimaler Ladezustand – anpassbar (nach Time-of-Use-Tabelle) [%]
• Batterietemperatur [°C]
• Aktuelle Hauslastleistung [W]
• Gesamtenergie Hausverbrauch [kWh]
• Leistung Backup/UPS-Verbrauch [W]
• Netz-Einspeiseleistung [W]
• Netz-Bezug [W]
• Gesamtenergie Einspeisung [kWh]
• Gesamtenergie Bezug [kWh]
• Netzspannungen für 3 Phasen [V]

Diese Geräte können in Energiemanagement-Panels und in Szenen verwendet werden.

Wichtiger Hinweis zur Bestellung

Bitte geben Sie bei Ihrer Bestellung die Seriennummer Ihrer Steuerzentrale an.
Die Quick App ist verschlüsselt und fest an diese Seriennummer gebunden.
Eine nachträgliche Änderung ist technisch nicht möglich.

Kompatibilität

• Zentralen: FIBARO Home Center 3 / Home Center 3 Lite / Nice Yubii Home (PRO) und kompatible Modelle
• Firmware: ab Version 5.150
• Kompatible Geräte: Deye SUN Wechselrichter (mit bis zu 2 MPPT-Eingängen)
• Verbindung: über Modbus RTU-TCP Gateway (2-adriges RS485-Kabel)
• Getestete Gateways:
– Waveshare: RS485 TO ETH (B), RS232/485/422 TO POE ETH (B), RS232/485 TO WIFI ETH (B)
– Elfin: EE11A, EW11A
• Hinweis: PUSR-Gateways zeigten in Tests Kompatibilitätsprobleme mit Deye-Wechselrichtern.
Für stabile Funktion werden Waveshare oder Elfin empfohlen.

Installation

1. Deye-Wechselrichter über RS485-Kabel mit Modbus RTU-TCP Gateway verbinden

2. Gateway im Heimnetz registrieren (LAN oder WLAN)

3. fqax-Datei über die Zentrale importieren: Konfiguration → Geräte → Hinzufügen → Sonstiges → Aus Datei hochladen

4. Nach Aktivierung werden alle Mess- und Steuergeräte automatisch eingebunden
